Реферат



308428

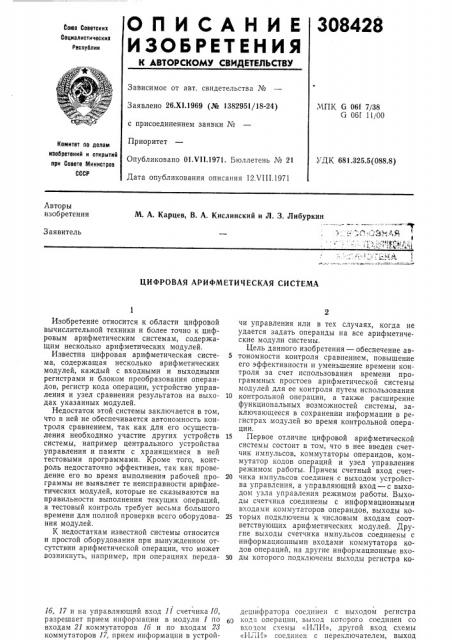

О П И С А Н И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВйдЕТЕЛЬСТВУ

Сента Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.XI.1969 (№ 1382951/18-24) с присоединением заявки №

Приоритет

Опубликовано 01 VII.1971. Бюллетень № 21

Дата опубликования описания 12ХП1.1971

МПК G 06f 7/38

G 06f 11/00

Комитет по делам ивобретений и открытий при Совете Министров

СССР

УДК 681.325 5(088 8) Авторы изобретения

М. А. Карцев, В. А, Кислинский и Л. 3. Либуркин

Заявитель

ЦИФРОВАЯ АРИФМЕТИЧЕСКАЯ СИСТЕМА

Изобретение относится к области цифровой вычислительной техники и более точно к цифровым арифметическим системам, содержа1цим несколько арифметических модулей.

Известна цифровая арифметическая система, содержащая несколько арифметических модулей, каждый с входными и выходными регистрами и блоком преобразования операндов, регистр кода операции, устройство управления и узел сравнения результатов на выходах указанных модулей.

Недостаток этой системы заключается в том, что в ней не обеспечивается автономность контроля сравнением, так как для его осуществления необходимо участие других устройств системы, например центрального устройства управления и памяти с хранящимися в ней тестовыми программами. Кроме того, контроль недостаточно эффективен,так как проведение его во время выполнения рабочей программы не выявляет те неисправности арифметических модулей, которые не сказываются на правильности выполнения текущих операций, а тестовый контроль требует весьма большого времени для полной проверки всего оборудования модулей.

К недостаткам известной системы относится и простой оборудования при вынужденном отсутствии арифметической операции, что может возникнуть, например, при операциях переда1б, 17 и на управляющий вход 11 счетчика 10, разрешает прием информации в модули 1 по входам 21 коммутаторов 1б и по входам 28 коммутаторов 17, прием информации в устройчи управления или в тех случаях, когда не удается задать операнды на все арифметические модули системы.

Цель данного изобретения — обеспечение ав5 тономности контроля сравнением, повышение

его эффективности и уменьшение времени контроля за счет использования времени программных простоев арифметической системы модулей для ее контроля путем использования

10 контрольной операции, а также расширение функциональных возможностей системы, заключающееся в сохранении информации в регистрах модулей во время контрольной операции.

15 Первое отличие цифровой арифметической системы состоит в том, что в нее введен счетчик импульсов, коммутаторы операндов, коммутатор кодов операций и узел управления режимом работы. Причем счетный вход счет20 чика импульсов соединен с выходом устройства управления, а управляющий вход — с выходом узла управления режимом работы. Выходы счетчика соединены с информационными входами коммутаторов операндов, выходы ко25 торых подключены к числовым входам соответствующих арифметических модулей. Другие выходы счетчика импульсов соединены с информационными входами коммутатора кодов операций, на другие информационные вхо30 ды которого подключены выходы регистра кодешифратора соединен с выходом регистра кода операции, выход которого соединен со входом схемы «ИЛИ», другой вход схемы

«ИЛИ» соединен с переключателем, выход

Редактор Р. Киселева

Составитель И, Долгушева

Техред 3. Н. Тараненко Корректор О. С. Зайцева

Заказ 2176/5 Изд. № 951 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушскгя наб., д. 4/5

Типография, пр. Сапунова, 2

308428

3. Система по п. 1, отличающаяся тем, что с целью расширения функциональных возможностей, в ней выходы входного регистра каждого модуля соединены с соответствующими входами коммутаторов операндов, выходы которых соединены со входами блока преобразования операндов арифметического модуля, выход последнего соединен со входом схе-. мы сравнения.
