М 30847

«Класс 42е, 20

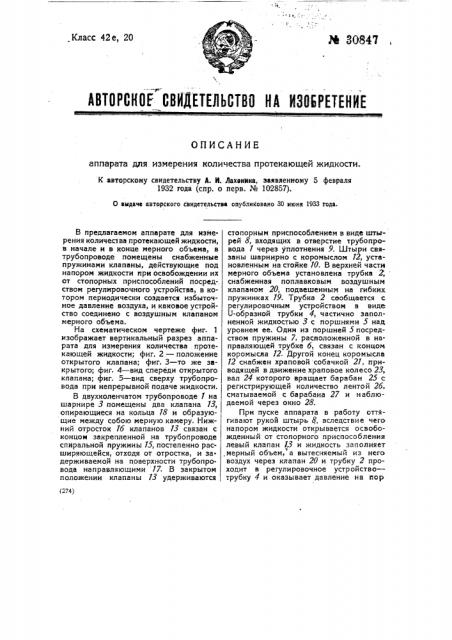

ABTOPCHOF СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ аппарата для измерения количества протекающей жидкости.

К авторскому свидетельству А. И. Лахфнина, заявленному 5 февраля

1932 года (спр. о перв. ¹ 102857), 0 выдаче авторского свидетельства опубликовано 30 июня 1933 года. (274) B предлагаемом аппарате для измерения количест ва протекающей жидкости, в начале и в конце мерного объеиа, в трубопроводе помещены снабженные пружинами клапаны, действующие под напором жидкости при освобождении их от стопорных приспособлений посредством регулировочного устройства, в котором периодически создается избыточное давление воздуха, и каковое устройство соединено с воздушным клапаном мерного объема.

На схематическом чертеже фиг. 1 изображает вертикальный разрез аппарата для измерения количества . протекающей жидкости; фиг. 2 — положение открытого клапана; фиг. 3 — то же закрытого; фиг. 4 — вид спереди открытого клапана; фиг. 5 †в сверху трубопровода при непрерывной подаче жидкости.

В двухколенчатом трубопроводе 1 на шарнире 3 помещены два клапана 13, опирающиеся на кольца 18 и образующие между собою мерную камеру. Нижний отросток 1б клапанов 13 связан с концом закрепленной на трубопроводе спиральной пружины 15, постепенно расширяющейся, отходя от отростка, и задерживаемой на поверхности трубопровода направляющими 17. В закрытом положении клапаны 13 удерживаются стопорным приспособлением в виде штьт- рей 8, входящих в отверстие трубопровода 1 через уплотнения 9. Штыри связаны шарнирно с коромыслом 12, установленным на стойке 10. В верхней части мерного объема установлена трубка 2; снабженная поплавковым воздушным клапаном 20, подвешенным на гибких пружинках 19. Трубка 2 сообщается с регулировочным устройством в виде

U-образной трубки 4, частично заполненной жидкостью 3 с поршнями 5 над уровнем ее. Один из поршней 5 посредством пружины 7, расположенной в направляющей трубке 6, связан с концом коромысла 12, Другой конец коромысла

12 снабжен храповой собачкой 21, приводящей в движение храповое колесо 23, вал 24 которого вращает барабан 25 с регистрирующей количество лентой 26, сматываемой с ба рабана 27 и н аблюдаемой через окно 28.

При пуске аппарата в работу оттягивают рукой штырь ф, вследствие чего напором жидкости открывается освобожденный от стопорного приспособления левый клапан 13 и жидкость заполняет .мерный объем, а вытесняемый из него воздух через клапан 20 и трубку 2 проходит в регулировочное устройство— трубку 4 и оказывает давление на пор

ыень 5 в левом колене ее, передающееся столбу жидкости, которая поднимает поршень 5 в правом колене и сжимает пружину 7. Штырь 8 не может подняться при открытом положении кла-. пана 13, так как перекрывается пружиной 17. По наполнении мерного объема жидкастью клапан 20 закрывает отверстие трубки 2 разность давлений на клапан 13 прекращается и под действием сйиральной пружины 15 клапан спускается и штырь 8, освобожденный от перекрытия пружиной 15, застопоривает левый клапан 13. Правое плечо коромысла 12 опускается и освобождает от стопорного штыря 8 правый клапан 13 с целью выпуска жидкости из мерного объема, а собачка 21 повернет на один зубец храповое колесо ленточного счетчика и передвинет ленту 26 на одно деление, соответствующее мерному объему.

Для непрерывной работы в подаче жидкости в трубопровод включают два апаарата, работающих поочередно (фиг. 5).

Предмет изобретения.

1. Яппарат для измерения количества протекающей жидкости, отличающийся тем, что в нем применены находящиеся под действием пружин и расположенные в начале и в конце мерного объема клапаны 13, предназначенные действовать под влиянием напора жидкости, при освобождении стопорного приспособления. по включенйи соединенного с воздушным клапаном регулировочного устройства, служащего для периодического создания избыточного давления воздуха.

2. Форма выполнения аппарата по и. 1, отличающаяся тем, что регулировочное устройство для создания избыточного давления осуществлено в виде частично заполненной жидкостью Ьобразной трубки 4 с поршнями над уровнем жидкости, один из которых сочленен посредством пружины 7 с двуплечим коромыслом 12, снабженным на концах штырями 8, служащими стопорами для клапанов 13.

Б авторекому еаидетельству А. И. Лахонина М ЗО847 фиг.4.
