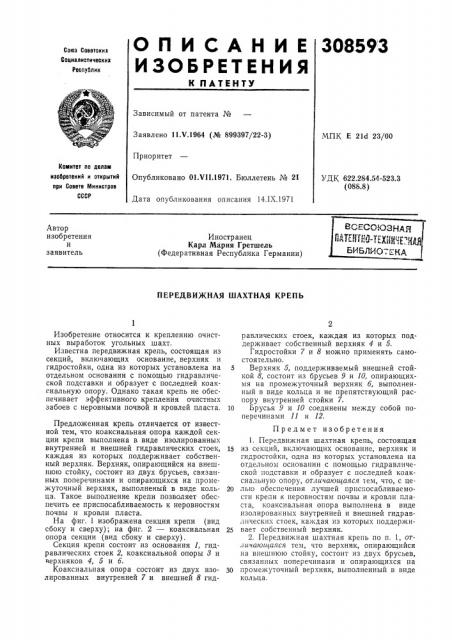

О П И С А Н И Е 308593

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К ПАТЕНТУ

Зависимый от патента №

Заявлено 11.Ч.1964 (№ 899397/22-3) МПК E 21d 23/00

Приоритет

Комитет по делам изобретений и открытий при Совете тлинистров

СССР

Опубликовано 01.Ч11.1971. Бюллетень № 21

УДК 622.284.54-523.3 (088.8) Дата опубликования описания 14. IX.1971

Автор изобретения и заявитель

Иностранец

Карл Мария Гретшель (Федеративная Республика Германии) ПЕРЕДВИЖНАЯ ШАХТНАЯ КРЕПЬ

Изобретение относится к креплению очистных выработок угольных шахт.

Известна передвижная крепь, состоящая из секций, включающих основание, верхняк и гидростойки, одна из которых установлена на отдельном основании с помощью гидравлической подставки и образует с последней коаксиальную опору. Однако такая крепь не обеспечивает эффективного крепления очистных забоев с неровными почвой и кровлей пласта.

Предложенная крепь отличается от известной тем, что коаксиальная опора каждой секции крепи выполнена в виде изолированных внутренней и внешней гидравлических стоек, каждая из которых поддерживает собственный верхняк. Верхняк, опирающийся на внешнюю стойку, состоит из двух брусьев, связанных поперечинами и опирающихся на промежуточный верхняк, выполненый в виде кольца. Такое выполнение крепи позволяет обеспечить ее приспосабливаемость к неровностям почвы и кровли пласта.

На фиг. 1 изображена секция крепи (вид сбоку и сверху); на фиг. 2 — коаксиальная опора секции (вид сбоку и сверху).

Секция крепи состоит из основания 1, гидравлических стоек 2, коаксиальной опоры 8 и ттерхняков 4, 5 и б.

Коаксиальная опора состоит из двух изолированных внутренней 7 и внешней 8 гидравлических стоек, каждая из которых поддерживает собственный верхняк 4 и 5.

Гидростойки 7 и 8 можно применять самостоятельно.

5 Верхняк 5, поддерживаемый внешней стойкой 8, состоит из брусьев 9 и 10, опирающихмя на промежуточный верхняк б, выполненный в виде кольца и не препятствующий распору внутренней стойки 7.

10 Брусья 9 и 10 соединены между собой поперечинами 11 и 12.

Предмет изобретения

1. Передвижная шахтная крепь, состоящая

1S из секций, включающих основание, верхняк и гидростойки, одна из которых установлена на отдельном основании с помощью гидравлической подставки и образует с последней коаксиальную опору, отличающаяся тем, что, с це20 лью обеспечения лучшей приспосабливаемости крепи к неровностям почвы и кровли пласта, коаксиальная опора выполнена в виде изолированных внутренней и внешней гидравлпческнх стоек, каждая из которых поддержи2s вает собственный верхняк.

2. Передвижная шахтная крепь по п. 1, отличающаяся тем, что верхняк, опирающийся на внешшою стойку, состоит из двух брусьев, связанных поперечинами и опирающихся на

30 промежуточный верхняк, выполненный в виде кольца.
