Бункер зернового комбайна
Иллюстрации
Реферат

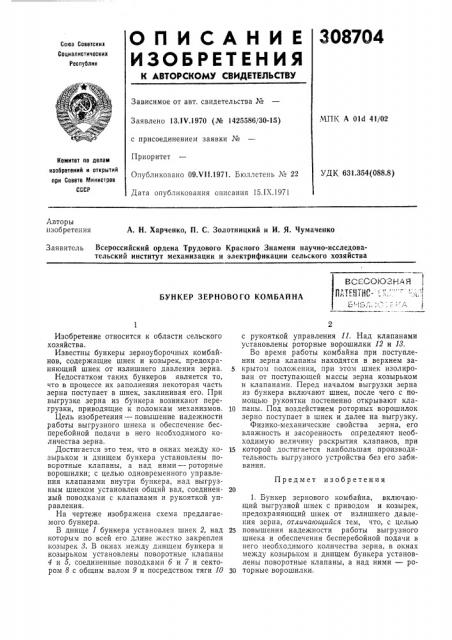

308704
Q n H C A H H E
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
МПК А 01d 41/02
Заявлено 13.1Ч.1970 (№ 1425586/30-15) с присоединением заявки №
Приоритет
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 631.354(088.8) Опубликовано 09.V11.1971. Бюллетень № 22
Дата опубликования описания 15.IX.1971
Авторы изобретения
А. Н. Харченко, П. С. Золотницкий и И. Я. Чумаченко
Заявитель Всероссийский ордена Трудового Красного Знамени научно-исследовательский институт механизации и электрификации сельского хозяйства всссоюзндя
1 :.ПГК1
БУНКЕР ЗЕРНОВОГО КОМБАЙНА
Предмет изобретения
Изобретение относится к области сельского хозяйства.
Известны бункеры зерноуборочных комбайнов, содержащие шнек и козырек, предохраняющий шнек от излишнего давления зерна.
Недостатком таких бункеров является то, что в процессе их заполнения некоторая часть зерна поступает в шнек, заклинивая его. При выгрузке зерна из бункера возникают перегрузки, приводящие к поломкам механизмов.
Цель изобретения — повышение надежности работы выгрузного шнека и обеспечение бесперебойной подачи в него необходимого количества зерна.
Достигается это тем, что в окнах между козырьком и днищем бункера установлены поворотные клапаны, а над ними — роторные ворошилки; с целью одновременного управления клапанами внутри бункера, над выгрузным шнеком установлен общий вал, соединенный поводками с клапанами и рукояткой управления.
На чертеже изображена схема предлагаемого бункера.
B днище I бункера установлен шнек 2, над которым по всей его длине жестко закреплен козырек 3. В окнах между днищем бункера и козырьком установлены поворотные клапаны
4 и 5, соединенные поводками б и 7 и сектором 8 с общим валом 9 и посредством тяги 10 с рукояткой управления 11. Над клапанами установлены роторные ворошилки 12 и 18.
Во время работы комбайна при поступлении зерна клапаны находятся в верхнем за5 крытом положении, при этом шнек изолирован от поступающей массы зерна козырьком и клапанами. Перед началом выгрузки зерна из бункера включают шнек, после чего с помощью рукоятки постепенно открывают кла10 паны. Под воздействием роторных ворошилок зерно поступает в шнек и далее на выгрузку.
Физико-механические свойства зерна, его влажность и засоренность определяют необходимую величину раскрытия клапанов, при
15 которой достигается наибольшая производительность выгрузного устройства без его забивания.
1. Бункер зернового комбайна, включающий выгрузной шнек с приводом и козырек, предохраняющий шнек от излишнего давления зерна, отличающийся тем, что, с целью
25 повышения надежности работы выгрузного шнека и обеспечения бесперебойной подачи в него необходимого количества зерна, в окнах между козырьком и днищем бункера установлены поворотные клапаны, а над ними — ро30 торные ворошилки.
308704
Составитель А. Королев
Редактор Н. М. Спиридонова Техред Е. Борисова Корректор Н. Рождественская
Заказ 2465/16 Изд. No 1035 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
2. Бункер по п. 1, отличающийся тем, что, с целью обеспечения одновременного управления клапанами, внутри бункера над выгрузным шнеком установлен общий вал, соединенный поводками с клапанами и рукояткой управления.
