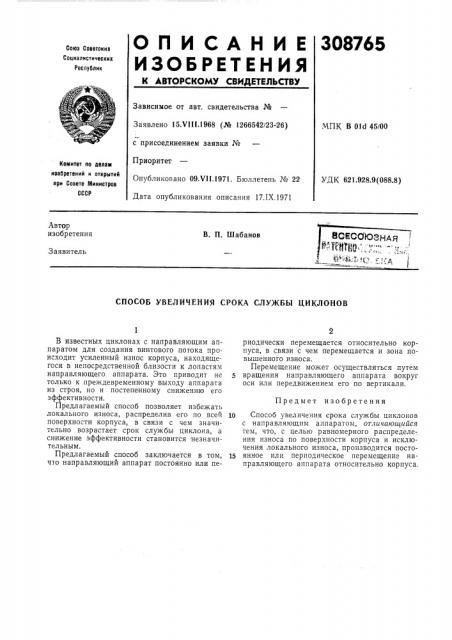

О П И С А Н И Е 308765
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 15.VIII.1968 (№ 1266542/23-26) МПК В Old 45/00 с присоединением заявки №
Приоритет
Номитет по делам изобретений и открытий при Совете Министров
GCCP
Опубликовано 09.Ч11.1971. Бюллетень № 22
Дата опубликования описания 17.IX.1971
УДК 621.928.9(088.8) Автор изобретения
В. П. Шабанов
Заявитель
СПОСОБ УВЕЛИЧЕНИЯ СРОКА СЛУ)КБЪ| ЦИКЛОНОВ
Предмет изобретения
В известных циклонах с направляющим аппаратом для создания винтового потока происходит усиленный износ корпуса, находящегося в непосредственной близости к лопастям направляющего аппарата. Это приводит не только к преждевременному выходу аппарата из строя, но и постепенному снижению его эффективности.
Предлагаемый способ позволяет избежать локального износа, распределив его по всей поверхности корпуса, в связи с чем значительно возрастает срок службы циклона, а снижение эффективности становится незначительным.
Предлагаемый способ заключается в том, что направляющий аппарат постоянно или периодически перемещается относительно корпуса, в связи с чем перемещается и зона повышенного износа.
Перемещение может осуществляться путем вр ащения напр авляющего аппар ата вокруг оси или передвижением его по вертикали.
10 Способ увеличения срока службы циклонов с направляющим аппаратом, отличающийся тем, что, с целью равномерного распределения износа по поверхности корпуса и исключения локального износа, производится посто15 янное или периодическое перемещение направляющего аппарата относительно корпуса.
