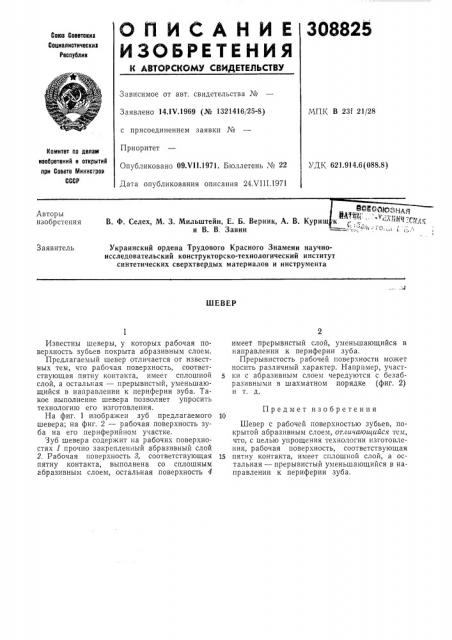

О П И С А Н И Е 308825
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетскиз
Социалистические
Республик
Зависимое от авт. свидетельства №
Заявлено 14.1Ч.1969 (№ 1321416/25-8) с присоединением заявки ¹
Приоритет
Опубликовано 09.Vll.1971. Бюллетень № 22
Дата опубликования описания 24ХП1.1971
МП1(В 23f 21/28
Конитет по делан изобретений и открытий при Совете Министров
СССР
УДК 621.914.6 (088.8) . В@aeaqqq
ЙАТВЦ .. т " "и
В. Ф. Селех, М. 3. Мильштейн, E Б. Верник, А. В. Курищ к,. " - @" С1 .";
) и В. В. Завин
Авторы изобретения
Украинский ордена Трудового Красного Знамени научноисследовательский конструкторско-технологический институт синтетических сверхтвердых материалов и инструмента
Заявитель
ШЕВЕР
Предмет изобретения
Известны шеверы, у которых рабочая поверхность зубьев покрыта абразивным слоем.
Предлагаемый шевер отличается от известных тем, что рабочая поверхность, соответствующая пятну контакта, имеет сплошной слой, а остальная — прерывистый, уменьшающийся в направлении к периферии зуба. Такое выполнение шевера позволяет упросить технологию его изготовления.
На фиг. 1 изображен зуб предлагаемого шевера; на фиг. 2 — рабочая поверхность зуба на его периферийном участке.
Зуб шевера содержит на рабочих поверхностях 1 прочно закрепленный абразивный слой
2. Рабочая поверхность 8, соответствующая пятну контакта, выполнена со сплошным абразивным слоем, остальная поверхность 4 имеет прерывистый слой, уменьшающийся в направлении к периферии зуба.
Прерывистость рабочей поверхности может носить различный характер. Например, участки с абразивным слоем чередуются с безабразивными в шахматном порядке (фиг. 2) и т. д.
Шевер с рабочей поверхностью зубьев, покрытой абразивным слоем, отличающийся тем, что, с целью упрощения технологии изготовления, рабочая поверхность, соответствующая
15 пятну контакта, имеет сплошной слой, а остальная — прерывистый уменьшающийся в направлении к периферии зуба.
ЗО8825 йиг 2
