308862

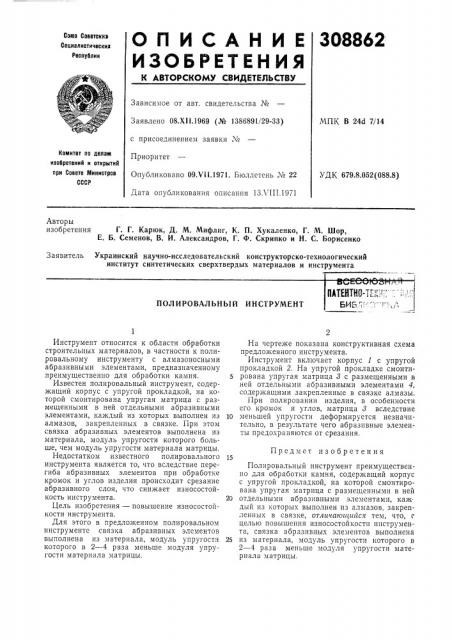

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советски»

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08.XII.1969 (№ 1386891/29-33) МПК В 24d 7/14 с присоединением заявки №

Приоритет

Комитет по делам изобретеиий и открытий при Совете Министров

СССР

УДК 679.8.052 (088.8) Опубликовано 09Л 11.1971. Бюллетень ¹ 22

Дата опубликования описания 13Л 111.1971

Авторы изобретения Г. Г. Карюк, Д. М. Мифлиг, К. П. Хукаленко, Г. М. Шор, Е. Б. Семенов, В. И. Александров, Г. Ф. Скрипко и Н. С. Борисенко

Заявитель Украинский научно-исследовательский конструкторско-технологический институт синтетических сверхтвердых материалов и инструмента

ПОЛ ИРОВАЛbHЫ Й

Предмет изобретения

Инструмент относится к области обработки строительных материалов, в частности к полировальному инструменту с алмаз оно сны ми абразивными элементами, предназначенному преимущественно для обработки камня.

Известен полировальный инструмент, содержащий корпус с упругой прокладкой, на которой смонтирована упругая матрица с размещенными в ней отдельными абразивными элементами, каждый из которых выполнен из алмазов, закрепленных в связке. При этом связка абразивных элементов выполнена из материала, модуль упругости которого больше, чем модуль упругости материала матрицы.

Недостатком известного полировального инструмента является то, что вследствие перегиба абразивных элементов при обработке кромок и углов изделия происходит срезание абразивного слоя, что снижает износостойкость инструмента.

Цель изобретения — повышение износостойкости инструмента.

Для этого в предложенном полировальном инструменте связка абразивных элементов выполнена из материала, модуль упругости которого в 2 — 4 раза меньше модуля упругости материала матрицы.

На чертеже показана конструктивная схема предложенного инструмента.

Инструмент включает корпус 1 с упругой прокладкой 2. На упругой прокладке смонтирована упругая матрица 8 с размещенными в ней отдельными абразивными элементами 4, содержащими закрепленные в связке алмазы.

При полировании изделия, в особенности его кромок и углов, матрица 3 вследствие

10 меньшей упругости деформируется незначительно, B результате чего абразивные элементы предохраняются от срезания.

Полировальный инструмент преимущественно для обработки камня, содержащий корпус с упругой прокладкой, на которой смонтирована упругая матрица с размещенными в ней

20 отдельными абразивными элементами, каждый из которых выполнен из алмазов, закрепленных в связке, отличаюи1ийся тем, что, с целью повышения износостойкости инструмента, связка абразивных элементов выполнена

25 из материала, модуль упругости которого в

2 — 4 раза меньше модуля упругости материала матрицы.
