Реферат



Класс Ж+-Ю

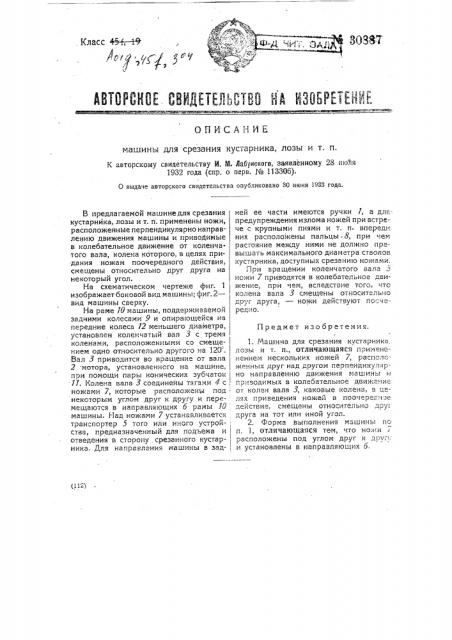

ОПИСАНИЕ машины для срезания кустарника, лозы и т. п.

К авторскому свидетельству И. M. Яаб нского, заявленному 28 1по1>я

1932 года (спр. о перв, № 113306).

О выдаче авторского свидетельства опубликовано 30 июня 1933 года.

Предмет изобретения.

В предлагаемой машине для срезания кустарника, лозы и т. ri. применены ножи, расположейные перпендикулярно направлению движения машины и приводимые в колебательное движение от коленчатого вала, колена которого, в целях при- дания ножам поочередного действия, смещены относительно друг друга на некоторый угол.

На схематическом чертеже фиг. 1 изображает боковой вид машины; фиг. 2 — вид машины сверху.

На раме 10 машины, поддерживаемой задними колесами 9 и опирающейся на передние колеса 12 меньшего диаметра, установлен коленчатый вал 3 с тремя коленами, расположенными со смещением одно относительно другого на 120=, Вал 3 приводится во вращение от вала

2 мотора, установленного на машине, при помощи пары конических зубчаток

11, Колена вала 3 соединены тягами 4 с, ножами 7, которые расположены под некоторым углом друг к другу и перемещаются в направляющих б рамы 1О машины. Над ножами 7 устанавливается транспортер 5 того или иного устрой-, ства, предназначенный для подъема и отведения в сторону срезанного кустарника. Для направл""Hèÿ машины в задней ее части имеются ручки 1, а для предупреждения излома ножей при встрече с крупными пнями и т. и. впереди них расположены пальцы 8, при чем растояние между ними не должно превышато максимального диаметра стволов кустарника, доступных срезанию ножами.

Лри вращении коленчатого вала 3 но>ки 7 приводятся в колебательное движение, при чем, вследствие того, что колена вала 3 смещены относительно друг друга — ножи действуют по череды о. 1. Машина для срезания кустарника лозы и т. и., отличающаяся примененением нескольких ножей 7, расположенных друг над другом перпендикугьяр но направлению движения машины и приводимых в колебательное движение от колен вала 3, каковые колена, в целях приведения ножей в поочерег;: .:>e действие, смещены относительно др; друга на тот или иной угол.

2. Форма выполнения машины по и. 1, отличающаяся тем, что ножи 7 расположены под углом друг к друг, и установлены в направпяюгцих б, Ъ

;Е авторсюму свидетельству И. М. Лаб нского № ЗО887 рис.

pH/. 8

Ленпромнечатьооюз. Тип. „Печ. Труд". Зак. 4102 — 1500
