Патент ссср 308928

Патент ссср 308928

Иллюстрации

Показать все

Реферат

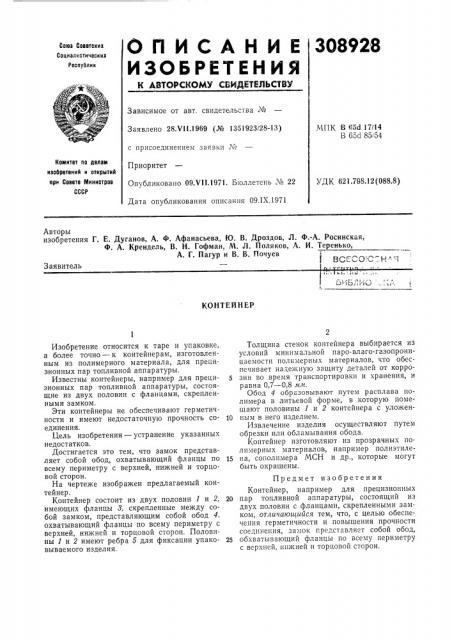

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

308928

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК В 650 17/14

В 65d 85 54

Заявлено 28.V11.1969 (№ 1351923/28-13) с присоединением заявки ¹

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 09.V11,1971. Бюллетень № 22

Дата опубликования описания 09.IX.1971

УДК 621.798.12 (088.8) Авторы изобретения Г. E Дуганов, А. Ф. Афанасьева, Ю. В. Дроздов, Л. Ф.-А. Росинская, Ф. А. Крендель, В. Н. Гофман, М. Л. Поляков, А. И. Теренько, А. Г. Пагур и В. В. Почуев

BCf — ëQ ë

Заявитель

КО НТЕЙ Н EP

Изобретение относится к таре и упаковке, а более точно — к контейнерам, изготовленным из полимерного материала, для прецизионных пар топливной аппаратуры.

Известны контейнеры, например для прецизионных пар топливной аппаратуры, состоящие из двух половин с фланцами, скрепленными замком.

Эти контейнеры не обеспечивают герметичности и имеют недостаточную прочность соединения.

Цель изобретения — устранение указанных недостатков.

Достигается это тем, что замок представляет собой обод, охватывающий фланцы по всему периметру с верхней, нижней и торцовой сторон.

На чертеже изображен предлагаемый контейнер.

Контейнер состоит из двух половин 1 и 2, имеющих фланцы 8, скрепленные между собой замком, представляющим собой обод 4, охватывающий фланцы по всему периметру с верхней, нижней и торцовой сторон. Половины 1 и 2 имеют ребра 5 для фиксации упаковываемого изделия.

Толщина стенок контейнера выбирается из условий минимальной паро-влаго-газопроницаемости полимерных материалов, что обеспечивает надежную защиту деталей от корро5 зии во время транспортировки и хранения, и равна 0,7 — 0,8 мл.

Обод 4 образовывают путем расплава полимера в литьевой форме, в которую помешают половины 1 и 2 контейнера с уложен10 ным в него изделием.

Извлечение изделия осуществляют путем обрезки или обламывания обода.

Контейнер изготовляют из прозрачных полимерных материалов, например полиэтиле15 на, сополимера МСН и др., которые могут быть окрашены.

Предмет изобретения

Контейнер, например для прецизионных

20 пар топливной аппаратуры, состоящий из двух половин с фланцами, скрепленными замком, отличающийся тем, что, с целью обеспечения герметичности и повышения прочности соединения, замок представляет собой обод, 25 обхватывающий фланцы по всему периметру с верхней, нижней и торцовой сторон.

308928

Составитель Ю. Ильин

Редактор H. M. Спиридонова Техред Л. Я. Левина Корректор Л. А. Царькова

Заказ 2348/3 Изд. Ко 979 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2
