Реферат



308 93l

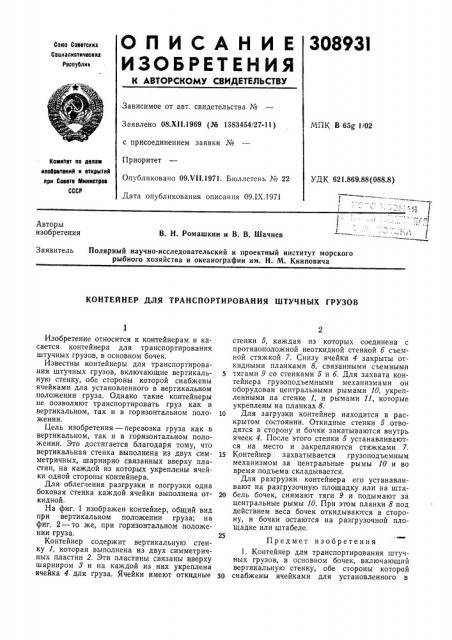

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз CbbBTCKNI

Свциалистическиа

Республик

Зависимое от авт. свидетельства №

Заявлено 08.XII.1969 (№ 1383454/27-11) с присоединением заявки №

Приоритет

Опубликовано 09.VI1.1971. Бюллетень ¹ 22

Дата опубликования описания 09.IX.1971

МПК В 65@ 1/02

Коюнтет по делаю изобретений и открытий

bpH Сввете Министров

СССР

УДК 621.869.88 (088.8) Авторы изобретения

В. Н. Ромашкин и В. В. Шачнев

Заявитель Полярный научно-исследовательский и проектный институт морского рыбного хозяйства и океанографии им. Н. М. Книповича

КОНТЕЙНЕР ДЛЯ ТРАНСПОРТИРОВАНИЯ ШТУЧНЫХ ГРУЗОВ

Изобретение относится к контейнерам и касается контейнера для транспортирования штучных грузов, в основном бочек.

Известны контейнеры для транспортирования штучных грузов, включающие вертикальную стенку, обе стороны которой снабжены ячейками для установленного в вертикальном положении груза. Однако такие контейнеры не позволяют транспортировать груз как в вертикальном, так и в горизонтальном положении.

Цель изобретения †перевоз груза как в вертикальном, так и в горизонтальном положении. Это достигается благодаря тому, что вертикальная стенка выполнена из двух симметричных, шарнирно связанных вверху пластин, на каждой из которых укреплены ячейки одной стороны контейнера.

Для облегчения разгрузки и погрузки одна боковая стенка каждой ячейки выполнена откидной.

На фиг. 1 изображен контейнер, общий вид при вертикальном положении груза; на фиг. 2 — то же, при горизонтальном положении груза.

Контейнер содержит вертикальную стенку 1, которая выполнена из двух симметричных пластин 2. Эти пластины связаны вверху шарниром 8 и на каждой из них укреплена ячейка 4 для груза. Ячейки имеют откидные стенки 5, каждая из которых соединена с противоположной неоткидной стенкой б съемной стяжкой 7. Снизу ячейки 4 закрыты откидными планками 8, связанными съемными тягами 9 со стенками 5 и б. Для захвата контейнера грузоподъемными механизмами он оборудован центральными рымами 10, укрепленными на стенке 1, и рымами 11, которые укреплены на планках 8.

1о Для загрузки контейнер находится в раскрытом состоянии. Откидные стенки 5 отводятся в сторону и бочки закатываются внутрь ячеек 4. После этого стенки 5 устанавливаются на место и закрепляются стяжками 7.

15 Контейнер захватывается грузоподъемным механизмом за центральные рымы 10 и во время подъема складывается.

Для разгрузки контейнера его устанавливают на разгрузочную площадку или на шта2о бель бочек, снимают тяги 9 и подымают за центральные рымы 10. При этом планки 8 под действием веса бочек откидываются в сторону, и бочки остаются на разгрузочной площадке или штабеле.

Предмет изобретения

1. Контейнер для транспортирования штучных грузов, в основном бочек, включающий вертикальную стенку, обе стороны которой

30 снабжены ячейками для установленного в одной стороны кон@иг 1

Составитель А. Дубровский

Редактор О. В. Филиппова Техред Л. Я. Левина Корректор Л. А. Царькова

Заказ 2348/б Изд. № 979 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7Ê-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 вертикальном положении груза, отличаюигийся тем, что, с целью транспортирования груза как в вертикальном, так и в горизонтальном положении, вертикальная стенка выполнена из двух симметричных, шарнирно связанных вверху пластин, на каждой из которых укреплены ячейки тейнера.

2. Контейнер по п. 1, что, с целью облегчения

5 ки, одна боковая стенка полнена откидной. отличаюигийся тем, разгрузки и погрузкаждой ячейки вы
