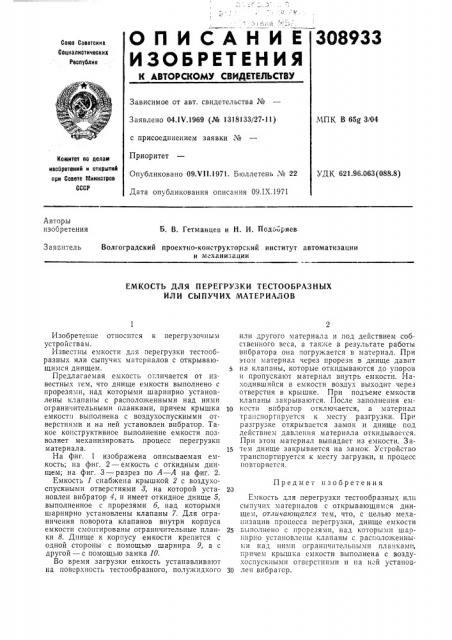

О П И С А Н И Е 308933

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 04.1Ч.1969 (№ 1318133/27-11) с присоединением заявки №

Приоритет

Опубликовано 09.Ч11.1971. Бюллетень ¹ 22

Дата опубликования описания 09.IX.1971

МПК В 65g 3/04

Комитет по делам изсбретеиий и открытий при Совете Мииистров

СССР

УДК 621.96.063 (088.8) Авторы изобретения

Б. В. Гетманцев и H. И. Подо ряев

Заявитель

Волгоградский проектно-конструк-.орский институт автоматизации и механизации

ЕМКОСТЬ ДЛЯ ПЕРЕГРУЗКИ ТЕСТООБРАЗНЫХ

ИЛИ СЬ1ПУЧИХ МАТЕРИАЛОВ

Предмет изобретения

Изобретение относится к перегрузочным устройствам.

Известны емкости для перегрузки тестообразных или сыпучих материалов с открывающимся днищем. 5

Предлагаемая емкость отличается от известных тем, что днище емкости выполнено с прорезями, над которыми шарнирно установлены клапаны с расположенными над ними ограничительными планками, причем крышка 1п емкости выполнена с воздухоспускными отверстиями и на ней установлен вибратор. Такое конструктивное выполнение емкости позволяет механизировать процесс перегрузки материала. 15

На фиг. 1 изображена описываемая емкость; на фиг. 2 — емкость с откидным днищем; на фиг. 3 — разрез по А — А на фиг. 2.

Емкость 1 снабжена крышкой 2 с воздухоспускными отверстиями 8, на которой уста- 20 новлен вибратор 4, и имеет откидное днище 5, выполненное с прорезями б, над которыми шарнирно установлены клапаны 7. Для ограничения поворота клапанов внутри корпуса емкости смонтированы ограничительные план- 25 ки 8. Днище к корпусу емкости крепится с одной стороны с помощью шарнира 9, а с другой — с помощью замка 10.

Во время загрузки емкость устанавливают на поверхность тестообразного, полужидкого Зр или другого материала и под действием собс1венного веса, а такн<е в результате работы вибратора она погружается в материал. При этом материал через прорези в днище давит на клапаны, которые откидываются до упоров и пропускают материал внутрь емкости. Находившийся в емкости воздух выходит через отверстия в крышке. При подъеме емкости клапаны закрываются. После заполнения емкости вибратор отключается, а материал транспортируется к месту разгрузки. Пр1 разгрузке открывается замок и днище под действием давления материала откидывается.

При этом материал выпадает из емкости. Затем днище закрывается на замок. Устройство транспортируется к месту загрузки, и процесс повторяется.

Емкость для перегрузки тестообразных или сыпучих материалов с открывающимся днище:а, оттичаюитаяся тем, что, с целью механизации процесса перегрузки, днище емкости выполнено с прорезями, над которыми шарнирно установлены клапаны с расположенными над ними ограничптельнь|ми планками, причем крышка емкости выполнена с воздухоспуcк11ыми отверcTEIями и на ней pcTановлен вибратор.

308933

Фиг. 1

Составитель Т. Дорошевская

Редактор Г. С. Кузьмина Техред Л. Я. Левина Корректор Л. А. Царькова

Заказ 2348/8 Изд, Ае 979 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
