Реферат



308938

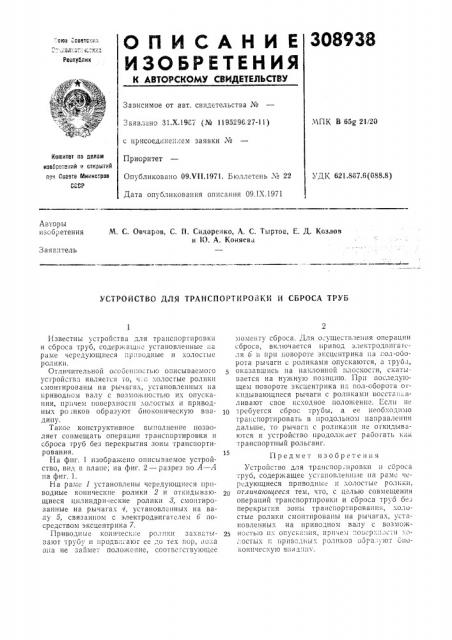

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. сюэ QB8TG2è:!

Республин

=+ ,!

Зависимое от авт. свидстельства ¹,ЧПК В 65g 21/20

Заявлено 3!.Х.19С7 (Л". 11 95296,27-!1) с присоедине11ием заявки №

Приоритет

Опубликовано 09Х11.1971. Бюллетень ¹ 22

Дата опубликования описания 09.IX.1971

Ко!питет по лелем иво5ретеит!й и стнр!!тий

УДК 621.867.6(088,8) при Совете Министров

СССР

Авторы изобретения

М. С. Овчаров, С. П. Сидоренко, А. С. Тыртов, Е. Д. Козлов и Ю. A. Коняева

Заяв!!тель

УСТРО11СТВО ДЛЯ ТРАНСПОРТИРОВКИ И СБРОСА ТРУБ

Известны устройства для транспортировки и сброса труб, содержащ1!е установленные iia раме чередующиеся приводные и холостые ролики.

Отличительной особ»нпосгью описываемого устройства является тО, ч.с ..олостые ролики смонтированы на рычагах, установленных на нриВОДI!Ом Валу с Возъlо:кностыо их Опускания, пр !чем поверхносГИ хо;остыл и приводных ро иков образуют биоконическую впадину.

Такое конструктивное выполнение позволяет совмещать операции транспортировки и сброса труб без перекрытия зоны транспортирования.

На фиг. 1 изображено описываемое устройство, вид В плане; на фиг, 2 — разрез по А — А на фиг. 1.

На раме 1 установлены чередующиеся приводные конические ролики 2 и откидывающиеся цнлиндри !еские ролики 8, смонтированные на рычага.; 4, установленных на ваly 5, связагн ov. с электродвигателем 6 посредством эксцентрика 7.

Приводные коническ".е ролики захватывают трубу и продви.;аюг ее .,о тех пор, пока

alia Hp. Заимет положение) соотвс ГстВ ющее моме!Ггу сброса. Для осуществления операции сброся, включается привод эл»ктродвига Геля 6 и при 1!овороте эксцентрика на:ол-ооорота ры 1am с роликами Опуск210тся, 2 тр oа, оказавшись на наклонной плоскос-;и, cêàòûвается на нужную позицию, При последующем повороте эксцентрика на пол-оборота огкидывающиеся рычаги с роликами восстан. !Iливают свое исходное положение. Если и»

10 -ребуется сброс трубы, à ее необходимо транспортировать в продольном направлении дальше, то рычаги с роликами не огкидываlотся и уcTpoHcTBQ продолжает рабО Гать к<1к транспортныи рольганг.

Предмет изобретения

Устройство для транспортировки и сброса тpyo, содержащее уст2новленн1!е На рамс ч»р=дующиеся приводные и холосты» ролики. отл!уча>ощееся тем, что, с целью совв!ещения операций транспортировки и сброса труб без пepeкры птя 30HЬ! Тр ailс!lортирОВ21! ив, хо;10стые ролики смонтированы»a ры !агах, устаповленных на приводном валу с возможЯ5 HОCTь!О 1!. ОГ!уCк! *,1ИЯ, Пр!iчe:11 . .ОВ»pх:! с !! хо :Остых I! IipiIBoiHû." 1 Олl!ков oopa.! i !О био коническуlo Впал. п1 .

308938

Фиг. z
