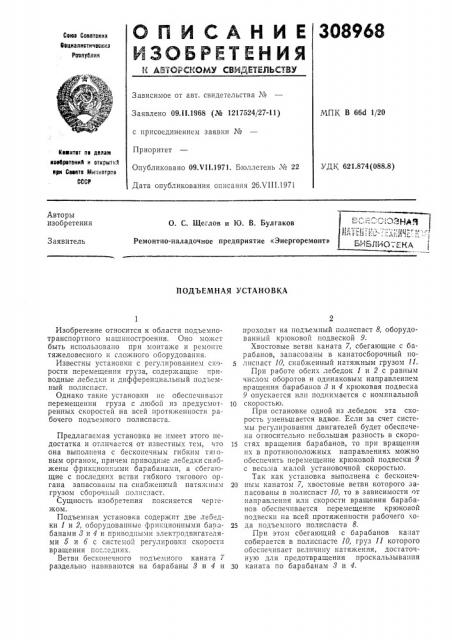

ОПИСАНИЕ

ЙЗОБРЕТЕНИЯ

П АВ1ОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетсина

Вециалиетичеениа

Рооп Слил

Зависимое от авт. свидетельства №

МПК В 66d 1/20

Заявлено 09.11.1968 (№ 1217524j27-11) с присоединением заявки №

Приоритет

Опубликовано 09.V11.1971. Бюллетень № 22

Дата опубликования описания 26ХП1.1971

Кеюитет пе делам изобретений н отнрытнл иеи Сввете Мипнотрае

СССР

УДК 621.874(088.8) Авторы изобретения

О. C. Щеглов и 1О. В. Булгаков

Ремонтно-наладочное предприятие «Энергоремонт»

Заявитель

ПОДЪЕМНАЯ УСТАНОВКА

Изобретение относится к области подъемнотранспортного машиностроения. Оно может быть использовано при монтаже и ремонте тяжеловесного и сложного оборудования.

Известны установки с регулированием скорости перемещения груза, содержащие приводные лебедки и дифференциальный подъемный полиспаст.

Однако такие установки не обеспечивают перемещения груза с любой из предусмот- 10 ренных скоростей на всей протяженности рабочего подъемного полиспаста.

Предлагаемая установка не имеет этого едостатка и отличается от известных тем, что 15 она выполнена с бесконечным гибким тгп овым органом, причем приводные лебедки снабmeH фрикционными барабанами, а сбегающие с последних ветви гибкого тягового органа запасованы на снабженный натяжным 20 грузом сборочный полиспаст.

Сущность изобретения поясняется чертежом.

Подъемная установка содержит две лебедки 1 и 2, оборудованные фрикционпыми бара- 25 банами 8 и 4 и приводными электродвигателями б и б с системой регулировки скорости вращения пос.".одних.

Ветви бесконечного подъемного каната 7 раздельно навиваются на барабаны 8 и 4 и 50 проходят на подъемный полиспаст 8, оборудованный крюковой подвеской 9.

Хвостовые ветви каната 7, сбегающие с 6арабанов, запасованы в канатосборочный полиспаст 10, снабженный натяжным грузом 11.

При работе обеих лебедок 1 и 2 с равным числом оборотов и одинаковым направлением вращения барабанов 8 и 4 крюковая подвеска

9 опускается или поднимается с номинальной скоростью.

При остановке одной из лебедок эта скорость уменьшается вдвое. Если за счет системы регулирования двигателей будет обеспечена относительно небольшая разность в скоростях вращения барабанов, то прп вращении их в противоположных направлениях можно обеспечить перемещение крюковой подвески 9 с весьма малой установочной скоростью.

Так как установка выполнена с бесконечным канатом 7, хвостовые ветви которого запасованы в полиспаст 10, то в зависимости от направления или скорости вращения барабанов обеспечивается перемещение крюковой подвески на всей протяженности рабочего хода подъемного полиспаста 8.

При этом сбегающий с барабанов канат собирается в полиспасте 10, груз Il которого обеспечивает величину натяжения, достаточную для предотвращения проскальзывания каната по барабанам 8 и 4.

Предмет изобретения

Подъемная установка с регулированием скорости перемещения груза, содержащая приводные лебедки и дифференциальный подъемный полиспаст, отличающаяся тем, что, с целью обеспечения возможности перемещения груза с любой из предусмотренных ско308968 ростей на всей протяженности рабочего хода подъемного полиспаста, она выполнена с бесконечным гибким тяговым органом, причем приводные лебедки снабжены фрикционными

5 барабанами, а сбегающие с последних ветви гибкого тягового органа запасованы на снабженный натяжным грузом сборочный полиспаст.
