Способ получения бифункционального анионита

Способ получения бифункционального анионита

Иллюстрации

Показать все

Реферат

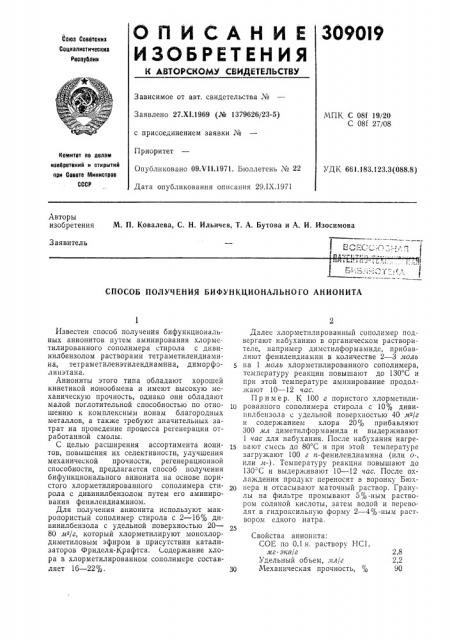

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

3090I9

Союз Соеетскик

Социалистические

Республик

Зависимое от авт. свидетельства №

Заявлено 27.XI.1969 (№ 1379626/23-5) МПК С 081 19/20

С 08f 27/08 с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Сосете Министров

СССР

Опубликовано 09.Ч11.1971. Бюллетень № 22

Дата опубликования описания 29.1Х.1971

УДК 661.183.123.3(088,8) Авторы изобретения

М. П. Ковалева, С. Н. Ильичев, T. А. Бутова и А. И. Изосимова

Заявитель

СПОСОБ ПОЛУЧЕНИЯ БИФУНКЦИОНАЛЬНОГО АНИОНИТА

2,8

2,2

1 .Известен способ получения бифункциона 16ных анионитов путем аминирования хлорметилированного сополимера стирола с дивинилбензолом растворами тетраметилендиамина, тетраметиленэтилендиамина, диморфолинэтана.

Аниониты этого типа обладают хорошей кинетикой ионообмена и имеют высокую механическую прочность, однако они обладают малой поглотительной способностью по отношению к комплексным ионам благородных металлов, а также требуют значительных затрат на проведение процесса регенерации отработанной смолы.

С целью расширения ассортимента ионитов, повышения их селективности, улучшения механической прочности, регенерационной способности, предлагается способ получения бифункционального анионита на основе пористого хлорметилированного сополимера стирола с дивинилбензолом путем его аминирования фенилендиамином.

Для получения анио нита используют макропористый сополимер стирола с 2 — 16% дивинилбензола с удельной поверхностью 20—

80 ло/г, который хлорметилируют монохлордиметиловым эфиром в присутствии катализаторов Фриделя-Крафтса. Содержание хлора в хлорметилированном сополимере составляет 16 — 22%.

Далее хлорметилированный сополимер подвергают набуханию в органическом растворителе, например диметилформамиде, прибавляют фенилендиамин в количестве 2 — 3 ноль на 1 лтоль хлорметилированного сополимера, температуру реакции повышают до 130 С и прн этой температуре аминирование продолжают 10 — 12 час.

Пример. К 100 г пористого хлорметили10 рованного сополимера стирола с 10% дивипилбензола с удельной поверхностью 40 лт /г и содержанием хлора 20% прибавляют

300 л л диметилформамида и выдерживают

1 час для набухания. После набухания нагре15 вают смесь до 80 С и при этой температуре загружают 100 г п-фенилендиамина (или в-, или л -), Температуру реакции повышают до

130 С и выдерживают 10 — 12 час. После охлаждения продукт переносят в воронку Бюх20 нера и отсасывают маточный раствор. Гранулы на фильтре промывают 5% -ным раствором соляной кислоты, затем водой и переводят в гидроксильную форму 2 — 4%-ным раствором едкого патра.

Свойства анионпта:

COE по 0,1н. раствору НС1, лтг. экв/г

Удельный об.ьем, лл/г

30 Механическая прочность, 300019

Предмет изобретения

Составитель Г. Русских

Техред А. А. Камышникова Корректоры: В. Петрова и А. Абрамова

Редактор Л. К. Ушакова

Заказ 2471/17 Изд. № 1006 Тираж 473 Подписное

ЦНИИП!1 Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Способ получения бифункционального анионита путем аминирования диамином пористого хлорметилированного сополимера стирола с дивинилбензолом, отличающийся теМ, что, с целью расширения ассортимента ионитов, повышения селективности и улучшения механической прочности, в качестве диамина

5 применяют фенилендиамин.
