Реферат



309062

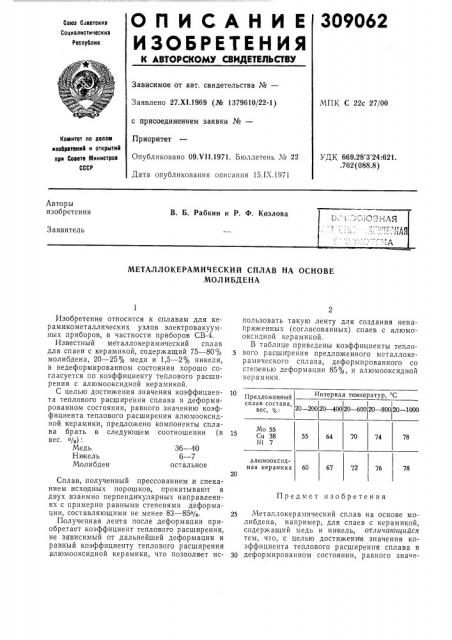

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистическил

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 27.Х1.1969 (№ 1379610/22-1) с присоединением заявки №вЂ”

Приоритет

Опубликовано 09.VII,1971. Бюллетень ¹ 22

Дата опубликования описания 15.IX.1971

МПК С 22с 27/00

Комитет ло делам изобретений и открытий при Спеете Министров

СССР

УДК 669.28 3 24:621.

762(088.8) Авторы изобретения

В. Б. Рабкин и P. Ф. Козлова

Заявитель

МЕТАЛЛОКЕРАМИЧЕСКИЙ СПЛАВ НА OCHOBE

МОЛИБДЕНА

Предложенный сплав состава, вес, Интервал температур, С

20 — 200

20 †6 20 †8

20 — 400

20 — 1000

Мо 55

Си 38

М1 7

70 74

78 алюмооксндная керамика

72 76

78

Изобретение относится к сплавам для керамикометаллических узлов электровакуумных приборов, в частности приборов СВ-4.

Известный - металлокерамический сплав для спаев с керамикой, содержащий 75 — 80% молибдена, 20 — 25% меди и 1,5 — 2% никеля, в недеформированном состоянии хорошо согласуется по коэффициенту теплового расширения с алюмооксидной керамикой.

С целью достижения значения коэффициента теплового расширения сплава в деформированном состоянии, равного значению коэффициента теплового расширения алюмооксидной керамики, предложено компоненты сплава брать в следующем соотношении (в вес о/о):

Медь 36 — 40

Никель 6 — 7

Молибден остальное

Сплав, полученный прессованием и спеканием исходных порошков, прокатывают в двух взаимно перпендикулярных направлениях с примерно равными степенями деформации, составляющими не менее 83 — 85%.

Полученная лента после деформации приобретает коэффициент теплового расширения, не зависимый от дальнейшей деформации и равный коэффициенту теплового расширения алюмооксидной керамики, что позволяет использовать такую ленту для создания ненапряженных (согласованных) спаев с алюмооксидной керамикой.

В таблице приведены коэффициенты тепло5 вого расширения предложенного металлокерамического сплава, деформированного со степенью деформации 85%, и алюмооксидной керамики.

Предмет изобретения

25 Металлокерамический сплав на основе молибдена, например, для спаев с керамикой, содержащий медь и никель, отличающийся тем, что, с целью достижения значения коэффициента теплового расширения сплава в

80 деформированном состоянии, равного зна е309062

Составитель Э. Залманова

Редактор 3. Н. Горбунова Техред А. А. Камышникова Корректор T. А. Китаева

За каз 2507/4 Иад. № 1007 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-З5, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2 нию коэффициента теплового расширения алюмооксидной керамики, компоненты сплава взяты в следующем соотношении (в вес. %):

Медь

Никель

Молибден

36 — 40

6 — 7 остальное.
