Способ электроосаждения кадмия

Способ электроосаждения кадмия

Иллюстрации

Показать все

Реферат

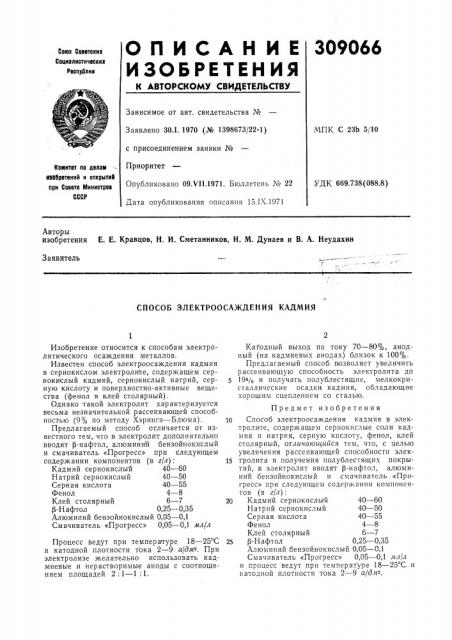

309066

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскил

Социалистическик

Республик

Зависимое от авт. свидетельства №

Заявлено 30.1. 1970 (¹ 1398673/22-1) с присоединением заявки №

Приоритет

Опубликовано 09.Ч11.1971. Бюллетень ¹ 22

Дата опубликования описания 15.IX.1971

МПК С 23Ь 5/10

Комитет по делам ивМретениЯ и открытиЯ при Совете Министров

СССР

УДК 669.738(088.8) Авторы изобретения Е. Е. Кравцов, Н, И. Сметанников, Н. М. Дунаев и В. А. Неудахин

Заявитель

СПОСОБ ЭЛЕКТРООСАЖДЕНИЯ КАДМИЯ

Изобретение относится к способам электролитического осаждения металлов.

Известен способ электроосаждения кадмия в сернокислом электроли1е, содержащем сернокислый кадмий, сернокислый натрий, серную кислоту и поверхностно-активные вещества (фенол и клей столярный).

Однако такой электролит характеризуется весьма незначительной рассеивающей способностью (9% по методу Хэринга — Блюма).

Предлагаемый способ отличается от известного тем, что в электролит дополнительно вводят р-нафтол, алюминигй бензойнокислый и смачиватель «Прогресс» при следующем содержании компонентов (в г/л):

Кадмий сернокислый 40 — 60

Натрий сернокислый 40 — 50

Серная кислота 40 — 55

Фенол 4 — 8

Клей столярный 6 — 7

Р-Нафтол 0,25 — 0,35

Алюминий бензойнокислый 0,05 — 0,1

Смачиватель «Прогресс» 0,05 — 0,1 мл/л

Процесс ведут при температуре 18 — 25 С и катодной плотности тока 2 — 9 а(дм2. При электролизе желательно использовать кадмиевые и нерастворимые аноды с соотношением площадей 2: 1 — 1: 1.

Катодный выход по току 70 — 80%, анодный (на кадмиевых анодах) близок к 100%.

Предлагаемый способ п озволяет увеличить р ассеивающую способность электролита до

19% и получать полублестящие, мелкокристаллические осадки кадмия, обладающие хорошим сцеплением со сталью.

Предмет изобретения

1р Способ электроосажденпя кадмия в электролите, содержащем сернокислые соли кадмия и натрия, серную кислоту, фенол, клей столярный, от гичаюигийся тем, что, с целью увеличения рассеивающей способности элек15 тролита и получения полублестящих покрытий, в электролит вводят р-нафтол, алюминий бензойнокислый и смачиватель «Прогресс» при следующем содержании компонентов (в г/л):

2р Кадмий сер нокислый 40 — 60

Натрий сернокислый 40 — 50

Серная кислота 40 — 55

Фенол 4 — 8

Клей столярный 6 — 7

25 р-Н афтол 0,25 — 0,35

Алюминий бензойнокислый 0,05 — 0,1

Смачиватель «Прогресс» 0,05 — 0,1 1гл/л и процесс ведут при температ)ре 18 — 25 С и катодной плотности тока 2 — 9 а/длг-",
