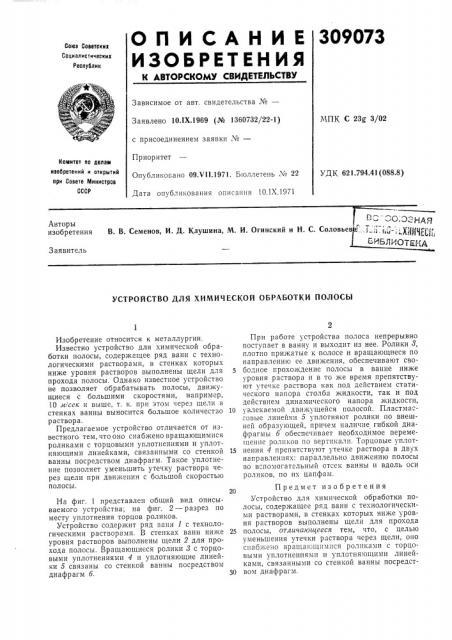

О П И С А Н И Е 309073

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Cows Соеетскик

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 10ЛХ.1969 (№ 1360732/22-1) с присоединением заявки ¹â€”

Приоритет

Опубликовано 09 т 11.1971. Бюллетень ¹ 22

Дата опубликования описания 10.1Х.!971

МПК С 23g 3/02

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 621.794.41(088.8) -.С;З:- ИАЛ

В. В. Семенов, И. д. Клушина, М. И. Огинский и Н. С. Соловьев "., -- :, .тй- ;. Д@„"р

Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ ХИМИЧЕСКОЙ ОБРАБОТКИ ПОЛОСЫ

Изобретение относится к металлургии.

Известно устройство для химической обработки полосы, содержащее ряд ванн с технологическими растворами, в стенках которых ниже уровня растворов выполнены щели для прохода полосы. Однако известное устройство не позволяет обрабатывать полосы, движущиеся с большими скоростями, например, 10 и/сек и выше, т. к. при этом через щели в стенках ванны выносится большое количестзо раствора.

Предлагаемое устройство отличается от известного тем, что оно снабжено вращающимися роликами с торцовыми уг1лотнениями и уплотняющими линейками, связанными со стенкой ванны посредством диафрагм. Такое уплотнение позволяет уменьшить утечку раствора через щели при движении с большой скоростью полосы.

На фиг. 1 представлен общий вид описываемого устройства; на фиг. 2 — разрез по месту уплотнения торцов роликов.

Устройство содержит ряд ванн I с технологическими растворами. В стенках ванн ниже уровня растворов выполнены щели 2 для прохода полосы. Вращающиеся ролики 8 с торцовыми уплотнениями 4 и уплотняющие линейки 5 связаны со стенкой ванны посредством диафрагм б.

При работе устройства полоса непрерывно поступает в ванну и выходит из нее. Ролики 3, плотно прижатые к полосе и вращающиеся по направлению ее движения, обеспечивают свободное прохождение полосы в ванне ниже уровня раствора и в то же время препятствуют утечке раствора как под действием статического напора столба жидкости, так и под действием динамического напора жидкости, 10 увлекаемой движущейся полосой. Пластмассовые линейки 5 уплотняют ролики по внешней образующей, причем наличие гибкой диафрагмы б обеспечивает необходимое перемещение роликов по вертикали. Торцовые уплот15 нения 4 препятствуют утечке раствора в двух направлениях: параллельно движению полосы во вспомогательный отсек ванны и вдоль оси роликов, по их цапфам.

Предмет изобретения

Устройство для химической обработки полосы, содержащее ряд ванн с технологическими растворами, в стенках которых ниже уровня растворов выполнены щели для прохода

25 полосы, отличающееся тем, что, с целью уменьшения утечки раствора через щели, оно снабжено вращающимися роликами с торцовыми уплотнениями и уплотняющими линейками, связанными со стенкой ванны посредст30 вом диафрагм.

309073 Ри . 1 Риа 2
