Реферат



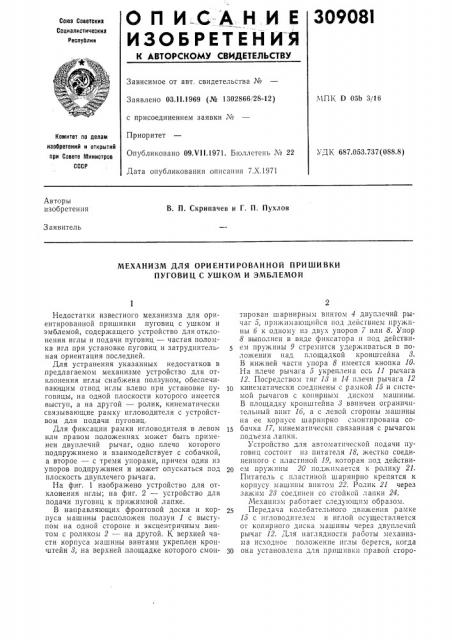

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

3О9О81

Союз Советскив

Социалистическиа

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 03.11.1969 (№ 1302866128-12) .ЧПК Р 05b 3/16 с присоединением заявки ¹

Приоритет

Опубликовано 09 т 11.1971. Бюллетень № 22

Дата опубликования описания 7.Х.1971

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 687.053.737 (088.8) Авторы изобретения

В. П. Скрипачев и Г. П. Пухлов

Заявитель

МЕХАНИЗМ ДЛЯ ОРИЕНТИРОВАННОЙ ПРИШИВКИ

ПУГОВИЦ С УШКОМ И ЭМБЛЕМОЙ

Недостатки известного механизма для ориентированной пришивки пуговиц с ушком и эмблемой, содержащего устройство для отклонения иглы и подачи пуговиц — частая поломка игл при установке пуговиц и затруднительная ориентация последней.

Для устранения указанных недостатков в предлагаемом механизме устройство для отклонения иглы снабжена ползуном, обеспечивающим отвод иглы влево при установке пуговицы, на одной плоскости которого имеется выступ, а на другой — ролик, кинематически связывающие рамку игловодителя с устройством для подачи пуговиц.

Для фиксации рамки игловодителя в левом или правом положениях может быть применен двуплечий рычаг, одно плечо которого подпружинено и взаимодействует с собачкой, а второе — с тремя упорами, причем один из упоров подпружинен и может опускаться под плоскость двуплечего рычага.

На фиг. 1 изображено устройство для отклонения иглы; на фиг. 2 — устройство для подачи пуговиц к прижимной лапке.

В направляющих фронтовой доски и корпуса машины расположен ползун 1 с выступом на одной стороне и эксцентричным винтом с роликом 2 — на другой. К верхней части корпуса машины винтами укреплен кронштейн 8, на верхней площадке которого смонтирован шарнирным винтом 4 двуплечий рычаг 5, прижимающийся под действием пружины б к одному из двух упоров 7 или 8. Упор

8 выполнен в виде фиксатора и под действием пружины 9 стремится удерживаться в положении над площадкой кронштейна 8.

В нижней части упора 8 имеется кнопка 10.

На плече рычага 5 укреплена ось 11 рычага

12. Посредством тяг 18 и 14 плечи рычага 12 кинематически соединены с рамкой 15 и системой рычагов с копирным диском машины.

В площадку кронштейна 8 ввинчен ограничительный винт 16, а с левой стороны машины на ее корпусе шарнирно смонтирована со15 бачка 17, кинематически связанная с рычагом подъема лапки.

Устройство для автоматической подачи пуговиц состоит из питателя 18, жестко соединенного с пластиной 19, которая под действи2Q ем пружины 20 поджимается к ролику 21.

Питатель с пластиной шарнирно крепятся к корпусу машины винтом 22. Ролик 21 через зажим 28 соединен со стойкой лапки 24.

Механизм работает следующим образом.

Передача колебательного движения рамке

15 с игловодителем и иглой осуществляется от копирного диска машины через двуплечий рычаг 12. Для наглядности раооты механизма ис одное положение иглы берется, когда

30 она установлена для пришивки правой сторо30908i ны ушка пуговицы. Рычаг 5, на плече которого шарнирно смонтирован рычаг 12, прижимается к неподвижному упору 7 пру>кипой.

Собачка удерживает рычаг 5 от произвольного поворота во время работы машины. Упор 8 находится под нижней плоскостью рычага 5 и удерживается им в таком положении.

При подъеме лапки 24 ролик 21 воздействует на скос пластины 19 и поворачивает питатель 18. Одновременно рычаг подъема лапки поднимает собачку, освобождая рычаг 5.

При повороте вокруг оси винта 22 питатель на своем пути встречает эксцентричный винт с роликом 2 ползуна 1, который посредством своего выступа отклоняет рамку 15 с игловодителем и иглой влево из сферы взаимодействия питателя с лапкой. Рамка 15 через тягу

18 и ось 11 воздействует на рычаг 5 и поворачивает его, преодолевая сопротивление пружины 6, освобождая путь вверх упору 8. Рычаг 5 оказывается в жестком поло>кении между. ограничительным винтом 16 и упором 8.

Рамка 15 с игловодителем и иглой устанавливается для пришивки левой стороны ушка пуговицы, причем положение иглы относительно стороны ушка пуговицы (благодаря передаче колебательного движения через двуплечий рычаг) также оказывается левым.

В результате этого игла отклонена из сферы взаимодействия питателя 18 с лапкой 24 и не препятствует установке пуговиц в зев последней.

При опускании лапки »а изделие собачка 17 под действием сил тяжести опускается на верхнюю плоскость рычага 5. Если расположение эмблемы на пуговице под лапкой требует пришивки правой стороны ушка пуговицы, то работающий нажимает на кнопку 10.

Упор 8 опускается вниз, и рычаг 5 под действием пружины 6 поворачивается до неподвижного упора 7. Собачка 17 соскакивает с верхней поверхности рычага 5 и удерживает его в жестком положении, препятствуя самопроиз5 вольному повороту во время работы машины.

Рамка 15 с игловодителем и иглой устанавливается для пришивки правой стороны ушка, а упор 8 оказывается под нижней плоскостью рычага и удерживается им до следующей по10 дачи пуговицы питателем под лапку.

Игла после каждой установки пуговицы под лапку автоматически взводится для пришивки левой стороны ушка, независимо от того какая сторона ушка пришивалась перед этим, 15 причем она останавливается слева от ушка пуговицы.

Предмет изобретения

1. Механизм для ориентированной пришив20 ки пуговиц с ушком и эмблемой к изделию, состоящий из устройств для отклонения иглы и подачи путовиц, отлuчaiощuucя тем, что, с целью устранения поломок иглы при установке пу>говицы и облегчения ориентации послед25 ней, устройство для отклонения иглы снабжено ползуном, обеспечивающим отвод иглы влево при установке пуговицы, на одной плоскости которого имеется выступ, а на другой — ролик, кинематпчески связывающие

30 рамку игловодителя с устройством для подачи пуговиц.

2, Механизм по п. 1, отличающийся тем, что для фиксации рамки игловодителя в левом или правом положениях, применен двуплечий

35 рычаг, одно плечо которого подпру>кинено и взаимодействует с собачкой, а второе — с тремя упорами, причем один из упоров подпру>кинен и может опускаться под плоскость двуплечего рычага.
