Реферат



309086

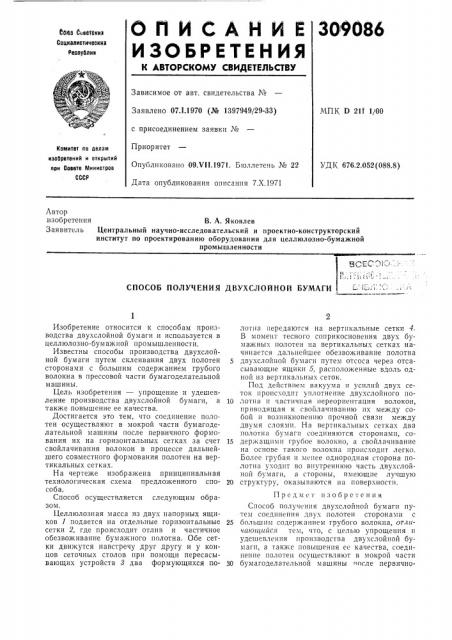

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

60I03 Советскиз

Социалистические

Республик

Зависимое от авт. свидетельства №

Заявлено 07Л.1970 (№ 1397949/29-33) с присоединением заявки №

Приоритет

Опубликовано 09 т !1.1971. Бюллетень № 22

Дата опубликования описания 7.Х.1971

МПК D 21f 1/00

Комитет оо лелзи изооретений и открытий ори Совете Министров

СССР

УДК 676.2,052(088.8) Автор изобретения В. А. Яковлев

Заявитель Центральный научно-исследовательский и проектно-конструкторский институт по проектированию оборудования для целлюлозно-бумажной промышленности

BCEC 31! -

СПОСОБ ПОЛУЧЕНИЯ ДВУХСЛОЙНОЙ БУМАГИ, Изобретение относится к способам производства двухслойной бумаги и используется в целлюлозно-бумажной промышленности.

Известны способы производства двухслойной бумаги путем склеивания двух полотен сторонами с большим содержанием грубого волокна в прессовой части бумагоделательной машины.

Цель изобретения — упрощение и удешевление производства двухслойной бумаги, а также повышение ее качества.

Достигается это тем, что соединение полотен осуществляют в мокрой части бумагоделательной машины после первичного формования их на горизонтальных сетках за счет свойлачивания волокон в процессе дальнейшего совместного формования полотен на вертикальных сетках.

На чертеже изображена принципиальная технологическая схема предложенного способа.

Способ осуществляется следующим ооразом.

Целлюлозная масса из двух напорных ящиков I подается на отдельные горизонтальные сетки 2, где происходит отлив и частичное обезвоживание бумажного полотна. Обе сетки движутся навстречу друг другу и у концов сеточных столов при помощи пересасывающих устройств 3 два формующихся полотна передаются на вертикальные сетки 4.

В момент тесного соприкосновения двух бумажных полотен на вертикальных сетках начинается дальнейшее обезвоживание полотна

5 двухслойной бумаги путем отсоса через отсасывающие ящики 5, расположенные вдоль одной из вертикальных сеток.

Под действием вакуума н усилий двух сеток происходит уплотнение двухслойного по10 лотна и частичная переориентация волокон, приводящая к свойлачнванию их между собой и возникновению прочной связи между двумя слоями. На вертикальных сетках два полотна бумаги соединяются сторонами, со15 держащими грубое волокно, а свойлачивание на основе такого волокна происходит легко.

Более грубая и менее однородная сторона полотна уходит во внутреннюю часть двухслойной бумаги, а стороны, имеющие лучшую

20 структуру, оказываются на поверхности, Предмет изобретения

Способ получсния двухслойной бумаги путем соединения двух полотен сторонами с

25 большим содержанием грубого волокна, от,тичаюи1ийся тем, что, с целью упрощения н удешевления производства двухслойной бумаги, а также повышения ее качества, соединение полотен осуществляют в мокрой части

30 бумагоделательной машины после первично309086

Составитель С. Чуйкин, Техред Л. Л. Евдонов

Редактор И. В. Квачадзе

Корректор А. П. Васильева

Заказ 2339/16 Изд. № 981 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4 5

Типографии, пр. Сапунова, 2

ro формования их на горизонтальных сетках за счет свойлачивания волокон в процессе дальнейшего совместного формования полотен на вертикальных сетках.
