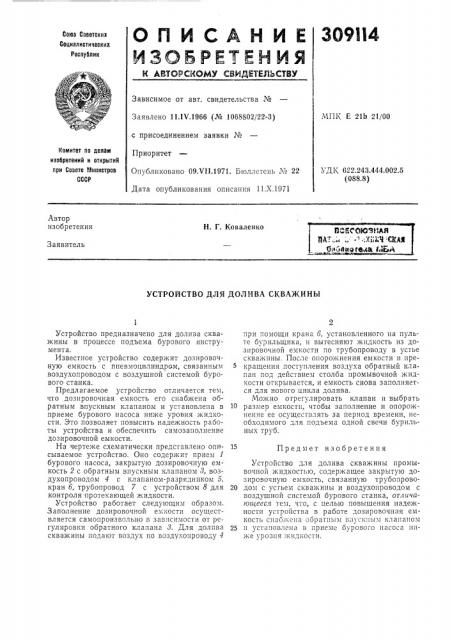

Реферат



Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.IV.1966 (№ 1068802/22-3) с присоединением заявки №

Приоритет

Опубликовано 09.VI1.1971. Бюллетень № 22

Дата опубликования описания 11.Х.1971

МПК Е 21Ь 21/00 комитет по делам изобретений и открытий при Сосете тЛиииотрао

СССР

УДК 622,243.444.002.5 (088.8) Автор изобретения

Н. Г. Коваленко

Заявитель

УСТРОЙСТВО ДЛЯ ДОЛИВА СКВАЖИНЫ

Устройство предназначено для долива скважины в процессе подъема бурового инструмента.

Известное устройство содержит дозировочную емкость с пнев!Оцилиндром, связанным воздухопроводом с воздушной системой бурового станка.

Предлагаемое устройство отличается тем, что дозировочная емкость его снабжена обратным впускным клапаном и установлена в приеме бурового насоса ниже уровня жидкости. Это позволяет повысить надежность раооты устройства и обеспечить самозаполнение дозировочной емкости.

На чертеже схематически представлено описываемое устройство. Оно содержит прием 1 бурового насоса, закрытую дозировочную емкость 2 с обратным впускным клапаном 8, воздухопроводом 4 с клапаном-разрядником 5, кран б, трубопровод 7 с устройством 8 для контроля пр о те к ающей ж идкости.

Устройство работает следующим образом.

Заполнение дозировочной емкости осуществляется самопроизвольно в зависимости от регулировки обратного клапана 3. Для долпва скважины подают воздух по воздухопроводу 4 при помощи крана 6, установленного на пульте бурильщика, и вытесняют жидкость из дозировочной емкости по трубопроводу в устье скважины. После опорожнения емкости и прекращения поступления воздуха обратный клапан под действием столба промывочной жидкости открывается, и емкость снова заполняется для нового цикла долива.

Можно отрегулировать клапан и выбрать

10 размер емкости, чтобы заполнение и опорожнение*ее осуществлять за период времени, необходимого для подъема одной свечи бурильных труб.

Предмет изобретения

Устройство для дол ива скважины промывочной жидкостью, содержащее закрытую дозировочную емкость, связанную трубопрово20 дом с устьем скважины и воздухопроводом с воздушной системой бурового станка, отлича-!

Ои!ееея те;1, что, с целью повышения надежности устройства в работе дозировочная емкОсть снаожепа ооратц впускным клапапох1

25 и установлена в приеме бурового пасоса ниже урозня жидкости.
