Загребающая лапа погрузочной машины

Иллюстрации

Показать все

Реферат

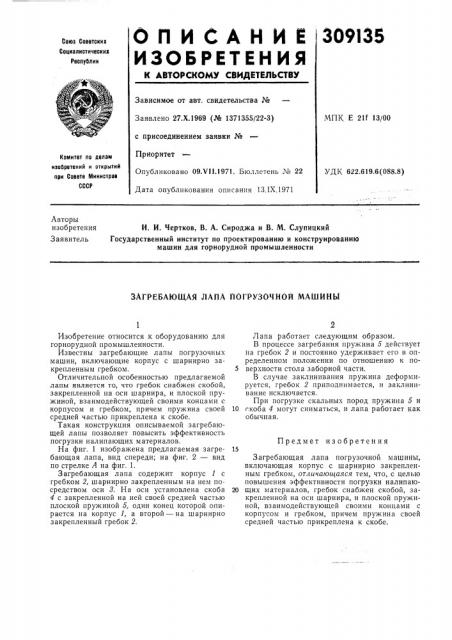

0 П И С А H И Е 309135

ИЗОБРЕТЕЫ ИЯ

Союз Советсииз

Социалистическиа

Республии

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 27.Х.1969 (№ 1371355/22-3) с присоединением заявки №

Приоритет

Опубликовано 09.VI1.1971. Бюллетень № 22

Дата опубликования описания IЗ.IХ.1971

МПК E 21f 13/00

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 622.619.6(088.8) Авторы изобретения

Заявитель

И. И. Чертков, В. А. Сироджа и В. М. Слупицкий

Государственный институт по проектированию и конструированию машин для горнорудной промышленности

ЗАГРЕБАЮЩАЯ ЛАПА ПОГРУЗОЧНОЙ МАШИНЫ

Предмет изобретения

Изобретение относится к оборудованию для горнорудной промышленности.

Известны загребающие лапы погрузочных машин, включающие корпус с шарнирно закрепленным гребком.

Отличительной особенностью предлагаемой лапы является то, что гребок снабжен скобой, закрепленной на оси шарнира, и плоской пружиной, взаимодействующей своими концами с корпусом и гребком, причем пружина своей средней частью прикреплена к скобе.

Такая конструкция описываемой загребающей лапы позволяет повысить эффективность погрузки налипающих материалов.

На фиг. 1 изображена предлагаемая загребающая лапа, вид спереди; на фиг. 2 — вид по стрелке А на фиг. 1.

Загребающая лапа содержит корпус 1 с гребком 2, шарнирно закрепленным на нем посредством оси 8. На оси установлена скоба

4 с закрепленной на ней своей средней частью плоской пружиной 5, один конец которой опирается на корпус 1, а второй — на шарнирно закрепленный гребок 2.

Лапа работает следующим образом.

В процессе загребания пружина 5 действует на гребок 2 и постоянно удерживает его в определенном положении по отношению к по5 верхности стола заборной части.

В случае заклинивания пружина деформируется, гребок 2 приподнимается, и заклинивание исключается.

При погрузке скальных пород пружина 5 и

10 скоба 4 могут сниматься, и лапа работает как обычная.

Загребающая лапа погрузочной машины, включающая корпус с шарнирно закрепленным гребком, отличающаяся тем, что, с целью повышения эффективности погрузки налипаю20 щих материалов, гребок снабжен скобой, закрепленной на оси шарнира, и плоской пружиной, взаимодействующей своими концами с корпусом и гребком, причем пружина своей средней частью прикреплена к скобе.

ВиЮЯ

Фи г.

Составитель Г, Гуленко

Техред Л. Л. Евдонов Корректор Е. Н. Миронов1

Редактор Е. C. Братчикова

Типография, пр. Сапунова, 2

Заказ 2469/3 Изд. № 1013 Тираж 473 Подписное

ЦНИИПИ Кол)итета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5
