Реферат

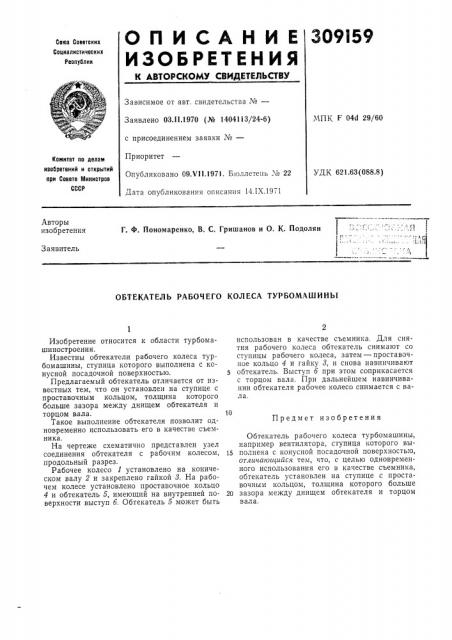

ОПИСАНИЕ

ИЗОВРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 03.11.1970 (№ 1404113/24-6) с присоединением заявки №вЂ”

Приоритет

Опубликовано 09.V11,1971. Бюллетень ¹ 22

Дата опубликования описания 14.IX.1971

МПК F 04d 29/60

Комитет по делам изобретений и открытий при Совете MHHHGTpos

СССР

УДК 621.63(088.8) Авторы изобретения

Г. Ф. Пономаренко, В. С. Гришаиов и О. К. Подолян

Заявитель

ОБТЕКАТЕЛЪ РАБОЧЕГО КОЛЕСА ТУРБОМАШИНЪ|

Предмет изобретения

Изобретение относится к области турбомашиностроения.

Известны обтекатели рабочего колеса турбомашины, ступица которого выполнена с конусной посадочной поверхностью.

Предлагаемый обтекатель отличается от известных тем, что он установлен на ступице с проставочным кольцом, толщина которого больше зазора между днищем обтекателя и торцом вала.

Такое выполнение обтекателя позволит одновременно использовать его в качестве съемника.

На чертеже схематично представлен узел соединения обтекателя с рабочим колесом, продольный разрез.

Рабочее колесо 1 установлено на коническом валу 2 и закреплено гайкой 3. На рабочем колесе установлено проставочное кольцо

4 и обтекатель 5, имеющий на внутренней поверхности выступ б. Обтекатель 5 может быть использован в качестве съемника. Для снятия рабочего колеса обтекатель снимают со ступицы рабочего колеса, затем — проставочное кольцо 4 и гайку 8, и снова навинчивают обтекатель. Выступ б при этом соприкасается с торцом вала. При дальнейшем навинчивании обтекателя рабочее колесо снимается с вала.

Обтекатель рабочего колеса турбомашины, например вентилятора, ступица которого вы15 полнена с конусной посадочной поверхностью, отличающийся тем, что, с целью одновременного использования его в качестве съемника, обтекатель установлен на ступице с проставочным кольцом, толщина которого больше

20 зазора между днищем обтекателя и торцом вала.

309159

Составитель 3. Полетаева

Редактор И. Вирко

Техред А. А. Камышникова

Корректор О. И. Волков»

Типография, пр. Сапунова, 2

Заказ 2451/2 Изд. ¹ 1012 Тираж 4 3 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5
