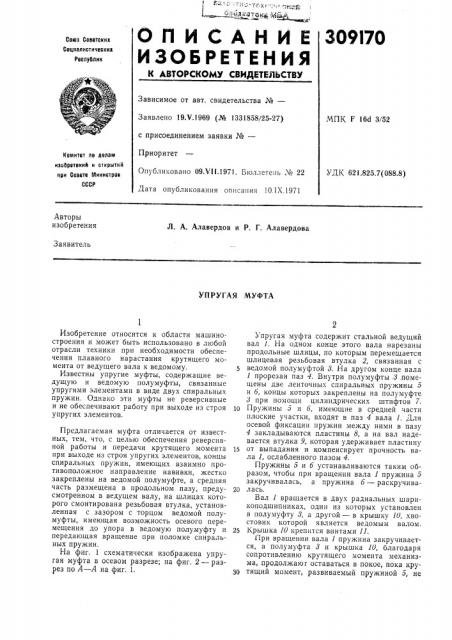

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

309170

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 19.Ч.1969 (№ 1331858/25-27) с присоединением заявки №вЂ”

Приоритет

Опубликовано 09.Vll.1971. Бюллетень ¹ 22

Дата опубликования описания 10.1Х.1971

МПК F 166 3/52

Комитет по лолам изобретений и открытий при Совете Министров

СССР

УДК 621.825.7(088.8) Авторы изобретения

Л. А. Алавердов и P. Г. Алавердова

Заявитель

УПРУГАЯ МУФТА

Изобретение относится к области машиностроения и может быть использовано в любой отрасли техники при необходимости обеспечения плавного нарастания крутящего момента от ведущего вала к ведомому.

Известны упругие муфты, содержащие ведущую и ведомую полумуфты, связанные упругими элементами в виде двух спиральных пружин. Однако эти муфты не реверсивные и не обеспечивают работу при выходе из строя упругих элементов.

Предлагаемая муфта отличается от известных, тем, что, с целью обеспечения реверсивной работы и передачи крутящего момента при выходе из строя упругих элементов, концы спиральных пружин, имеющих взаимно противоположное направление навивки, жестко закреплены на ведомой полумуфте, а средняя часть размещена в продольном пазу, предусмотренном в ведущем валу, на шлицах которого смонтирована резьбовая втулка, установленная с зазором с торцом ведомой полумуфты, имеющая возможность осевого перемещения до упора в ведомую полу. муфту и передающая вращение при поломке спиральных пружин.

На фиг. 1 схематически изображена упругая муфта в осевом разрезе; на фиг. 2 — разрез по А — А на фиг. 1.

Упругая муфта содержит стальной ведущий вал 1. На одном конце этого вала нарезаны продольные шлицы, по которым перемещается шлицевая резьбовая втулка 2, связанная с ведомой полумуфтой 8. На другом конце вала

1 прорезан паз 4. Внутри полумуфты З.помещены две ленточных спиральных пружины 5 и 6, концы которых закреплены на полумуфте т при помощи цилиндрических штифтов 7.

1о Пружины 5 и 6, имеющие в средней части плоские участки, входят в паз 4 вала 1. Для осевой фиксации пружин между ними в пазу

4 закладываются пластины 8, а на вал надевается втулка 9, которая удерживает пластину

1ч от выпадания и компенсирует прочность вала 1, ослабленного пазом 4.

Пружины 5 и 6 устанавливаются таким образом, чтобы при вращении вала 1 пружина 5 закручивалась, а пружина 6 — раскручива20 л ась.

Вал 1 вращается в двух радиальных шарикоподшипниках, один из которых установлен в полумуфту 8, а другой — в крышку 10, хвостовик которой является ведомым валом.

25 Крышка 10 крепится винтами 11.

При вращении вала 1 пружина закручивается, а полумуфта 3 и крышка 10, благодаря сопротивлению крутящего момента механизма, продолжают оставаться в покое, пока крур0 тящий момент, развиваемый пружиной 5, не превысит момента сопротивления механизма.

После этого ведущий и ведомый валы начинают вращаться с одинаковыми угловыми скоростями.

При вращении вала 1 относительно полумуфты 8 втулка 2 перемещается вдоль оси муфты до своего первоначального положения на расстояние, определяемое величиной передаваемого крутящего момента. Если пружина

5 или б выйдет из строя или передаваемый крутящий момент превысит расчетный, то втулка 2 упрется в буртик полумуфты 8 и будет передавать крутящий момент на ведомый вал 10. При разрушении пружины 5 или б муфта теряет свои упругие свойства, однако действие механизма продолжает осуществляться. Таким образом, втулка 2 является элементом страховки привода.

Предмет изобретения

Упругая муфта, содержащая ведущую и ведомую полумуфты, связанные упругими эле5 ментами в виде двух спиральных пружин, отличающаяся тем, что, с целью обеспечения реверсивной работы и передачи крутящего момента при выходе из строя упругих элементов, концы спиральных пружин, имеющих

10 взаимно противоположное направление навивки, жестко закреплены на ведомой полумуфте, а их средняя часть размещена в продольном пазу, предусмотренном в ведущем валу, на шлицах которого смонтирована разьбовая

15 втулка, установленная с зазором с торцом ведомой полумуфты, имеющая возможность осевого перемещения до упора в ведомую полумуфту и передающая вращение при поломке спиральных пружин.
