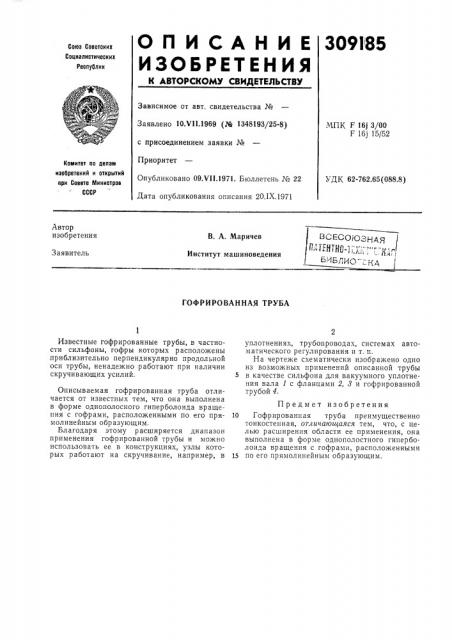

ОП < САН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

309l 85

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 10.Ч11.1969 (Pk 1348193/25-8) с присоединением заявки №

Приоритет

Опубликовано 09.Ч11.1971. Бюллетень № 22

Дата опубликования описания 20.IX.1971

МПК F 161 3/00

F 16j 15/52

Комитет по делам изобретений и открытий ори Совете Министров

СССР

УДК 62-762.65(088.8) Автор изобретения

В. А. Маричев

Институт машиноведения

Заявитель

ГОФРИРОВАННАЯ ТРУБА

Известные гофрированные трубы, в частности сильфоны, гофры которых расположены приблизительно перпендикулярно продольной оси трубы, ненадежно работают при наличии скручивающих усилий.

Описываемая гофрированная труба отличается от известных тем, что она выполнена в форме однополосного гиперболоида вращения с гофрами, расположенными по его прямолинейным образующим.

Благодаря этому расширяется диапазон применения гофрированной трубы и можно использовать ее в конструкциях, узлы которых работают на скручивание, например, в уплотнениях, трубопроводах, системах автоматического регулирования и т. и.

На чертеже схематически изображено одно из возможных применений описанной трубы

5 в качестве сильфона для вакуумного уплотнения вала 1 с фланцами 2, 8 и гофрированной трубой 4.

Предмет изобретения

10 Гофрированная труба преимущественно тонкостенная, отличающаяся тем, что, с целью расширения области ее применения, она выполнена в форме однополостного гиперболоида вращения с гофрами, расположенными

1s по его прямолинейным образующим.

309185

Составитель Е. Мясковский

Техред Л. Л. Евдонов

Редактор 3. Н. Горбунова

Корректор В. Жолудева

Типография, пр Сапунова, 2

Заказ 2462/5 Изд. № 1017 Тираж 473 Подписное

11НИИПИ Комитста по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
