Реферат

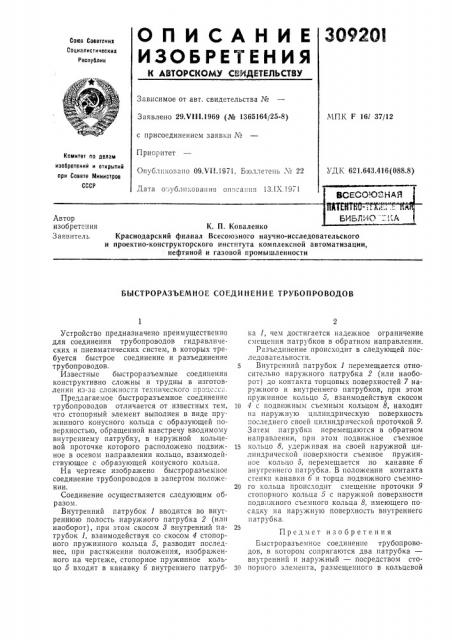

О П И С А Н И Е ЗО92О1

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВКДЕТЕДЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 29.Vill.1969 (№ 1365164/25-8) МПК F 16l 37/12 с присоединением заявки ¹

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.643.416(088.8) Опубл1гковано 09.V11.1971. Бюллетень ¹ 22

Дата онублнкования опнса ня 13.1Х

Автор изобретения

Заявитель

К. П. Коваленко

Краснодарский филиал Всесоюзного научно-исследовательского и проектно-конструкторского института комплексной автоматизации, нефтяной и газовой промышленности

БЫСТРОРАЗЪЕМНОЕ СОЕДИН ЕНИ Е ТРУБОПРОВОДОВ

Устройство предназначено преимущественно для соединения трубопроводов гидравлических и пневматических систем, в которых требуется быстрое соединение и разъединение трубопроводов.

Известные быстроразъемные соединения конструктивно сложны и трудны в изготовлении из за сложности технического 11р одесса.

Предлагаемое быстроразъемное соединение трубопроводов отличается от известных тем, что стопорный элемент выполнен в виде пружинного конусного кольца с образующей поверхностью, обращенной навстречу вводимому внутреннему патрубку, в наружной кольцевой проточке которого расположено подвижное в осевом направлении кольцо, взаимодействующее с образующей конусного кольца.

На чертеже изображено быстроразъемное соединение трубопроводов в запертом положении.

Соединение осуществляется следующим образом.

Внутренний патрубок 1 вводится во внутреннюю полость наружного патрубка 2 (или наоборот), при этом скосом 3 внутренний патрубок 1, взаимодействуя со скосом 4 стопорного пружинного кольца 5, разводит последнее, при растяжении положения, изображенного на чертеже, стопорное пружинное кольцо 5 входит в канавку б внутреннего патрубка 1, чем достигается надежное ограничение смещения патрубков в обратном направлении.

Разъединение происходит в следующей последовательности.

Внутренний патрубок 1 перемещается относительно наружного патрубка 2 (или наоборот) до контакта торцовых поверхностей 7 наружного и внутреннего патрубков, при этом пружинное кольцо 5, взаимодействуя скосом

10 4 с подвижным съемным кольцом 8, находит на наружную цилиндрическую поверхность последнего своей цилиндрической проточкой 9.

Затем патрубки перемещаются в обратном направлении, при этом подвижное съемное

15 кольцо 8, удерживая на своей наружной цилиндрической поверхности съемное пружинное кольцо 5, перемещается по канавке б внутреннего патрубка. В положении контакта стенки канавки б и торца подвижного съемно20 го кольца происходит смещение проточки 9 стопорного кольца 5 с наружной поверхности подв 1укного съемного кольца 8, имеющего посадку на наружную поверхность внутреннего патрубка.

Предмет изобретения

Быстроразъемное соединение трубопроводов, в котором сопрягаются два патрубка— внутренний и наружный — посредством сто30 порного элемента, размещенного в кольцевой

309201

Составитель Л. 1;,оварскнй

Редактор Г. К. Гони,".1-.оза Тскрсд A. А. Кагаышникова Корректор T. А. Китаева

Заказ 2461i6 Изд. М 1003 Тираж 473 Подписное

ЦНИИПИ Комитета по д"лам изобретений и открытий при Совете Министров СССР

Москва, jig-35, Раушская наб., д. 4, 5

Типография, пр. Сапунова, 2 канавке, выполненной на внутренней поверхности наружного патрубка, отличающееся тем, что, с целью упрощения конструкции, стопорный элемент выполнен в виде пружинного конусного кольца с образующей поверхпостыл, обращенной навстречу вводимому внутреннему патрубку, в наружной кольцевой проточке которого расположено подвижное в осевом направлении кольцо, взаимодействую5 щее с образующей конусного кольца.
