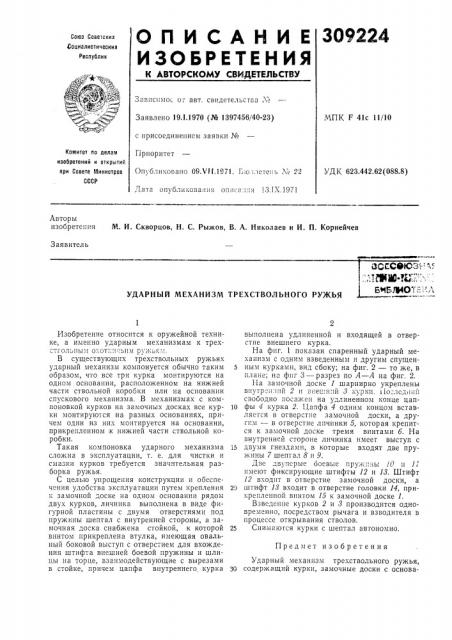

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимо о;- авт, свидетельства ¹

Заявлено 19.1.1970 (№ 1397456/40-23) с присоединением заявки №

Приоритет

Опубликовано 09.V11.1971 1.ю;летень № 22

МПК F 41с 11/10

Комитет ло делам изобретений и открытии ари Совете Министров

СССР

УДК 623.442.62(088.8), .1ата опубли.<ования описа:и я 13.IX.1971

Авторы изобретения М. И. Скворцов, Н. С. Рыжов, В. А. Николаев и И. П, Корнейчев

Заявитель

„.лВЮ .4

УДАРНЫИ МЕХАНИЗМ ТРЕХСТВОЛЪНОГО РУ)КЪЯ

Предмет изобретения

Изобретение относится к оружейной технике, а именно ударным механизмам к трехстгольиым охотин :ьпм ру кья, В существующих трехствольных ружьях ударный механизм компонуется обычно таким образом, что все три курка монтируются на одном основании, расположенном на нижней части ствольной корооки или на основании спускового механизма. В механизмах с компоновкой курков на замочных досках все курки монтируются на разных основаниях, причем один из них монтируется на основании, прикрепленном,к нижней части ствольной коробки.

Такая компоновка ударного механизма сложна в эксплуатации, т. е. для чистки и смазки курков требуется значительная разборка ружья.

С целью упрощения конструкции и обеспечения удобства эксплуатации путем крепления к замочной доске на одном основании рядом двух курков, личинка выполнена в виде фигурной пластины с двумя отверстиями под пружины шептал с внутренней стороны, а замочная доска снабжена стойкой, к которой винтом прикреплена втулка, имеющая овальный боковой выступ с отверстием для вхождения штифта внешней боевой пружины и шлицы на торце, взаимодействующие с вырезами в стойке, причем цапфа внутреннего курка выполнена удлиненной и входящей в отверстие внешнего курка.

На фиг. 1 показан спаренный ударный механизм с одним взведенным и другим спущенным курками, вид сбоку; на фиг. 2 — то же, в плане; на фпг 3 — разрез по А — А на фиг. 2.

1-1а замочной доске 1 шарнирно укреплены внутр",пшй 2 и впец ний 3 «урки. Llo nñänné свободно посазкен на удлиненном конце цапlo фы 4 курка 2. Цапфа 4 одним концом вставляется в отверстие замочной доски, а другивт — в отверстие личинки 5, которая крепится к замочной до"êå тремя винта,ми б. На внутренней стороне личинка имеет выступ с

j5 двумя гнездами, в которые входят две пружины 7 шептал 8 и 9.

Две двупсрые боевые пруж:гны 0 и 11 имеют фиксирующие штифты 12 и 18. Штифт

12 входит в отверстие замочной доски, а

2о штифт 18 входит в отверстие головки 14, при«репленной винтом 15 к замочной доске 1.

Взведенпе курков 2 и 8 производится одновременно, посредством рычага и взводителя в процессе открывания стволов.

2s Снимаются курки с шептал автономно.

Ударный механизм трехствольного ружья, ЗО содержащий курки, замочные доски с основа309224

Фиг

Фиг.J

Составитель А. Семенов

Техред А. A. Камышникова Корректор О. Б, Тюрина

Редактор Г. Бялобжеская

Заказ 2461j17 Изд. № 1003 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, %-35, Раушская наб., д, 4(5

Типография, пр. Сапунова, 2 ниями для курков, шептала, личинки, боевые пружины и пружины шептал, отличающийся тем, что, с целью упрощения конструкции и обеспечения удобства эксплуатации путем крепления к замочной доске на одном основании рядом двух курков, личинка выполнена в виде фигурной пластины с двумя отверстиями под пружины шептал с внутренней стороны, а замочная доска снабжена стойкой, к которой винтом прикреплена втулка, имеющая овальный боковой выступ с отверстием для вхождения штифта внешней боевой пружины и шлицы на торце, взамодействующие с вырезами в стойке, причем цапфа внутреннего курка выполнена удлиненной и входящей в отверстие внешнего курка.
