309240

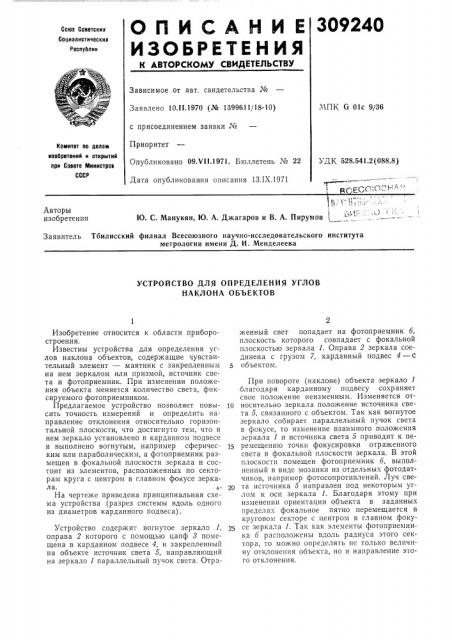

О П И С А Н И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
МПК G Olc 9/36
Заявлено 10.I I.1970 (№ 1399611/18-10) с присоединением заявки ¹
Приоритет
Опубликовано 09.V11.1971. Бюллетень № 22
Дата опубликования описания IЗ.IX.1971
Комитет по делам изопретеиий и открытий при Совете Министров
СССР
УДК 528.541.2(088.8) 1, ц;::,:,Ю. С. Манукян, Ю. А. Джагаров и В. А. Пирумов
Авторы изобретения
Заявитель Тбилисский филиал Всесоюзного научно-исследовательского института метрологии имени Д. И. Менделеева
УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ УГЛОВ
НАКЛОНА ОБЪЕКТОВ
Изобретение относится к области приборостроения.
Известны устройства для определения углов наклона объектов, содержащие чувствительный элемент — маятник с закрепленным на нем зеркалом или призмой, источник света и фотоприемник. При изменении положения объекта меняется количество света, фиксируемого фотоприемником.
Предлагаемое устройство позволяет повысить точность измерений и определить направление отклонения относительно горизонтальной плоскости, что достигнуто тем, что в нем зеркало установлено в карданном подвесе и выполнено вогнутым, например сферическим или параболическим, а фотоприемник размещен в фокальной плоскости зеркала и состоит из элементов, расположенных по секторам круга с центром в главном фокусе зеркала. .х"
На чертеже приведена принципиальная схема устройства (разрез системы вдоль одного из диаметров карданного подвеса) .
Устройство содержит вогнутое зеркало 1, оправа 2 которого с помощью цапф 8 помещена в карданном подвесе 4, и закрепленный на объекте источник света 5, направляющий на зеркало 1 параллельный пучок света. Отраженный свет попадает на фотоприемник 6, плоскость которого совпадает с фокальной плоскостью зеркала I. Оправа 2 зеркала соединена с грузом 7, карданный подвес 4 — с
5 объектом.
При повороте (наклоне) объекта зеркало 1 благодаря карданному подвесу сохраняет свое положение неизменным. Изменяется от10 носительно зеркала положение источника света 5, связанного с объектом. Так как вогнутое зеркало собирает параллельный пучок света в фокусе, то изменение взаимного положения зеркала 1 и источника света 5 приводит к пе1 ремещению точки фокусировки отраженного света в фокальной плоскости зеркала. В этой плоскости помещен фотоприемник 6, выполненный в виде мозаики из отдельных фотодатчиков, например фотосопротивлений. Луч света источника 5 направлен под некоторым углом к оси зеркала 1. Благодаря этому при изменении ориентации объекта в заданных пределах фокальное пятно перемещается в круговом секторе с центром в главном фокусе зеркала 1. Так как элементы фотоприемника 6 расположены вдоль радиуса этого сектора, то можно определять не только величину отклонения объекта, но и направление этого отклонения.
309240
Предмет изобретения
Составитель Л. А. Колюбакина
Текред А. А. Камышникова Корректор В. )Колудева
Редактор А. В. Корнеев
Заказ 2464712 Изд. № 1008 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Для повышения чувствительности к оправе
2 зеркала 1 прикреплен груз 7, понижающий центр его тяжести и увеличивающий момент силы и возвращающий зеркало 1 в положение равновесия. Элементы устройства заключены в герметический корпус, что позволяет использовать его для измерений под водой.
Устройство может составлять часть конструкции, подлежащей горизонтированию, или укрепляться на ней, Устройство выравнивается по горизонтальной плоскости любым из известных способов с помощью дистанционно управляемых систем.
Устройство для определения углов наклона объектов, содержащее свободно подвешенное зеркало, источник света и фотоприемник, отличающееся тем, что, с целью повышения точности измерений и определения направления отклонения от горизонтальной плоскости, в нем зеркало установлено в карданном под10 весе и выполнено вогнутым, например сферическим, а фотоприемник размещен в фокальной плоскости зеркала и состоит из элементов, расположенных по секторам круга с центром в главном фокусе зеркала.
