Реферат



309310

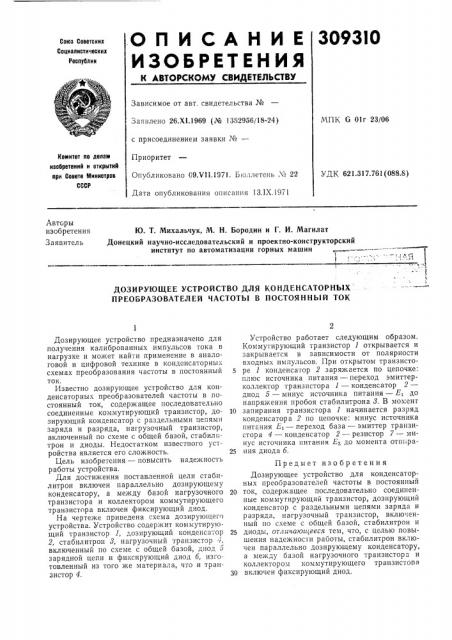

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.Х1.1969 (М 1382956/18-24) с присоединением заявки №вЂ”

Приоритет

Опубликовано 09.VI1.1971. Б|оллетень ¹ 22

Mlle, G 01r 23/06

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 621.317.761(088.8) Дата опубликования описания 13.IX.1971

Авторы изобретения

Заявитель

Ю. Т. Михальчук, М. Н. Бородин и Г. И. Магилат

Донецкий научно-исследовательский и проектно-конструкторский институт по автоматизации горных машин!

ДОЗИРУЮЩЕЕ УСТРОЙСТВО ДЛЯ КОНДЕНСАТОРНЪ1Х

ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ В ПОСТОЯННЫЙ ТОК

Дозирующее устройство предназначено для получения калиброванных импульсов тока в нагрузке и может найти применение в аналоговой и цифровой технике в конденсаторных схемах преобразования частоты в постоянный ток.

Известно дозирующее устройство для конденсаторных преобразователей частоты в постоянный ток, содержащее последовательно соединенные коммутирующий транзистор, дозирующий конденсатор с раздельными цепями заряда и разряда, нагрузочный транзистор, включенный по схеме с общей базой, стабилптрон и диоды. Недостатком известного устройства является его сложность.

Цель изобретения — повысить надежность работы устройства.

Для достижения поставленной цели стабилитрон включен параллельно дозирующему конденсатору, а между базой нагрузочного транзистора и коллектором коммутирующего тр анзистор а включен фиксирующий диод.

На чертеже приведена схема дозирую|ц|его устройства. Устройство содержит коммутирующий транзистор 1, дозирующий конденсатор

2, стабилитрон 8, нагрузочный транзистор 1, включенный по схеме с общей базой, диод б зарядной цепи и фиксирующий диод б, изготовленный из того же материала, что и транзистор 4.

Устройство работает следующим образом.

Коммутирующий транзистор 1 открывается и закрывается в зависимости от полярности входных импульсов. При открытом транзисто5 ре 1 конденсатор 2 заряжается по цепочке: плюс источника питания — переход эмиттерколлектор транзистора 1 — конденсатор 2— диод 5 — минус источника питания — Е; до напряжения пробоя стабилитрона 8. В момент

10 запирания транзистора 1 начинается разряд конденсатора 2 по цепочке: минус источника питания Е, — переход база — эмиттер транзистора 4 — конденсатор 2 — резистор 7 — минус источника питания Е до момента отппра25 ния диода б.

Предмет изобретения

Дозирующее устройство для конденсаторных преобразователей частоты в постоянный

20 ток, содержащее последовательно соединенные коммутирующий транзистор, дозирующий конденсатор с раздельными цепями заряда и разряда, нагрузочный транзистор, включенный Ilo схеме с общей базой, стабилитрон и

25 диоды, от,гичаюи„ееея тем, что, с целью повышения надежности работы, стабилитрон включен параллельно дозирующему конденсатору, а между базой нагрузочного транзистора и коллектором коммутирующего транзистопа

30 включен фиксирующий диод.
