Органическая связка для изготовления объемно- пористых анодов электролитических и оксидно- полупроводниковых конденсаторов

Органическая связка для изготовления объемно- пористых анодов электролитических и оксидно- полупроводниковых конденсаторов

Иллюстрации

Показать все

Реферат

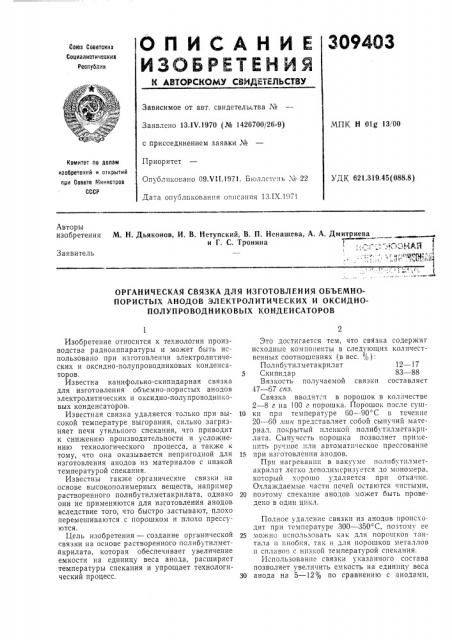

О П И С А Н И Е 3094ОЗ

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

МПК H Olg 13/00

Заявлено 13.1V.1970 (№ 1426700/26-9) с присоединением заявки ¹

Приоритет

Опубликовано 09.VI1.1971. Бюллетень ¹ 22

Дата опуоликования описания 13.IX.1971

Комитет по делам изобретений и открытий ори Совете Министров

СССР

УДК 621.319,45(088.8) Авторы изобретения

М. Н. Дьяконов, И. В. Нетупский, В. П. Ненашева, А. А. Дмитриева и Г, С. Тронина

:,-..- -..--,:-, д

Заявитель

ОРГАНИЧЕСКАЯ СВЯЗКА ДЛЯ ИЗГОТОВЛЕНИЯ ОБЪЕМНОПОРИСТЫХ АНОДОВ ЭЛЕКТРОЛИТИЧЕСКИХ И ОКСИДНОПОЛУПРОВОДНИКОВЫХ КОНДЕНСАТОРОВ

Изобретение относится к технологии производства радиоаппаратуры и может быть использовано при изготовлении электролитических и оксидно-полупроводниковых конденсаторов.

Известна канифольно-скипидарная связка для изготовления объемно-пористых анодов электролитических и оксидно-полупроводниковых конденсаторов.

Известная связка удаляется только при высокой температуре вьтгорания, сильно загрязняет печи утильного спекания, что приводит к снижению производительности и у сложнению технологического процесса, а также к тому, что она оказывается непригодной для изготовления анодов из материалов с низкой температурой спекания.

Известны также органические связки на основе высокополимерных веществ, например растворенного полибутилметакрилата, однако они не применяются для изготовления анодов вследствие того, что быстро застывают, плохо перемешиваются с порошком и плохо прессуются.

Цель изобретения — создание органической связки на основе растворенного полибутилметакрилата, которая обеспечивает увеличение емкости на единицу веса анода, расширяет температуры спекания и упрощает технологический процесс, Это достигается тем, что связка содержит исходные компоненты в следующих количественных соотношениях (в вес. %):

Полибутилметакрилат 12 — 17

5 Скипидар 83 — 88

Вязкость получаемой связки составляет

47 — 67 спз.

Связка вводится в порошок в количестве

2 — 8 г на 100 г порошка. Порошок после суш10 ки прп температуре 60 — 90 С в течение

20 — 60 .нпн представляет собой сыпучий материал, покрытый пленкой полибутплметакрплата. Сыпучссть порошка позволяет примепить ручное или автоматическое прессованпе

15 при изготовлении анодов.

При нагревании в вакууме полибутплметакрилат легко деполимсризустся до мономера, который хорошо удаляется при откачке.

Охлаждаемые части печей остаются чистыми, 20 поэтому спекание анодов может быть проведено в один цикл.

Полное удаление связки из анодов происходит при температуре 300 — 350 С, поэтому ее

25 можно использовать как для порошков тантала и ниобия, так и для порошков металлов и сплавов с низкой температурой спекания.

Использование связки указанного сосгава позволяет увеличить емкость на единицу веса

30 анода на 5 — 12 по сравнению с анодами.
