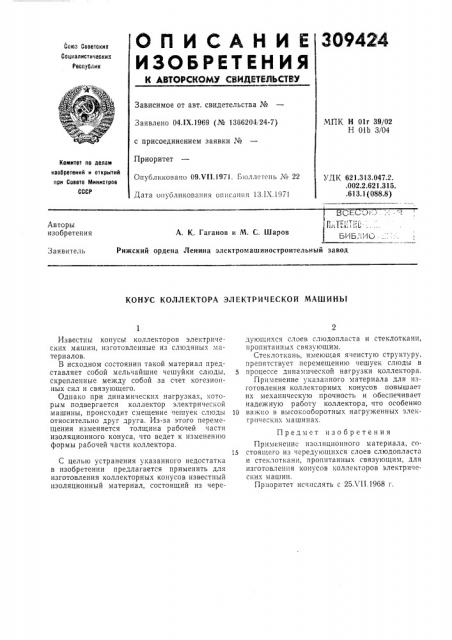

0 П И С А Н И Е 309424

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сава Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 04.1Х.1969 (№ 1366204,24-7) МПК Н Olr 39/02

Н 01Ь 3/04 с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий прн Совете Министров

СССР

Опубликовано 09Х11.1971. Бюллетень % 22

Дата опубликования описания 13.IX.!971

УДК 621.313.047.2. .002.2.621.315 .613.1 (088.8) BC t Г,:Д i ÒÊ1. -...

A. К. Гаганов и М. С. Шаров

БИБ. !! !С

Рижский ордена Ленина электромашиностроительный завод

Авторы изобретения

Заявитель

КОНУС КОЛЛЕКТОРА ЭЛЕКТРИЧЕСКОЙ МАШИНЪ|

Известны конусы коллекторов электрических машин, изготовленные из слюдяных»атериалов.

В исходном состоянии такой материал представляет собой мельчайшие чешуйки слюды, скрепленные между собой за счет когезионных сил и связующего.

Однако при динамических нагрузках, которым подвергается коллектор электрической машины, происходит смещение чешуек слюды относительно друг друга. Из-за этого перемещения изменяется толщина рабочей части изоляционного конуса, что ведет к изменению формы рабочей части коллектора.

С целью устранения указанного недостатка в изобретении предлагается применить для изготовления коллекторных конусов известный изоляционный материал, состоящий из чередующихся слоев слюдопласта и стеклоткани, пропитанных связующим.

Стеклоткань, имеющая ячеистую структуру, препятствует перемещению чешуек слюды в

5 процессе динамической нагрузки коллектора.

Применение указанного материала для изготовления коллекторных конусов повышает их механическую прочность и обеспечивает надежную работу коллектора, что особенно

10 важно в высокооборотных нагруженных электрических машинах.

Предмет изобретения

Применение изоляционного материала, со15 стоящего из чередующихся слоев слюдопласта и стеклоткани, пропитанных связующим, для изготовления конусов коллекторов электрических машин.

Приоритет исчислять с 25ХП.1968 г.
