309426

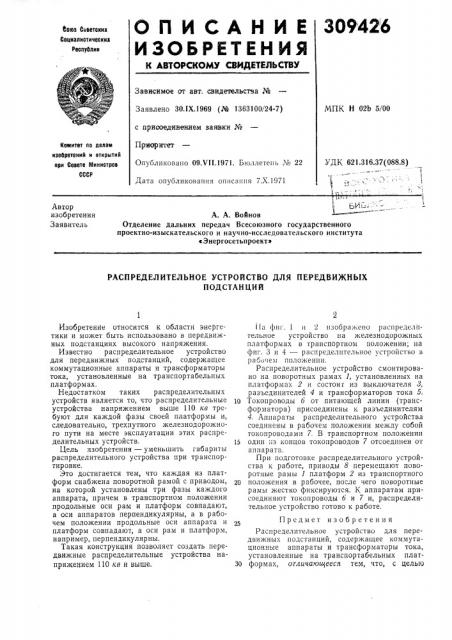

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

toes Советсиив

Социвлистическил

Респуйлик

Зависимое от авт. свидетельства И

Заявлено 30.1Х.1969 (М 1363100/24-7) с присоединением заявки №

Приоритет

Опубликовано 09 т !!.1971. Бюллетень № 22

Дата опубликования описания 7.Х.1971

МПК Н 02Ь 5/00

Комитет по делам изооретений и открытий при Совете Министров

СССР

УДК 621.316.37(088,8) Автор изобретения

Заявитель

А. А. Войнов

Отделение дальних передач Всесоюзного государственного проектно-изыскательского и научно-исследовательского института

<Эиергосетьпроект»

РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ ПЕРЕДВИЖНЫХ

ПОДСТАНЦИЙ

Изобретение относится к области энергетики и может быть использовано в передвижных подстанциях высокого напряжения.

Известно распределительное устройство для передвижных подстанций, содержащее коммутационные аппараты и трансформаторы тока, установленные на транспортабельных платформах.

Недостатком таких распределительных устройств является то, что распределительные 10 устройства напряжением выше 110 кв требуют для каждой фазы своей платформы и, следовательно, трехпутного железнодорожного пути на месте эксплуатации этих распределительных у стройств. 15

Цель изобретения — уменьшить габариты распределительного устройства при транспортировке.

Это достигается тем, что каждая нз платформ снабжена поворотной рамой с приводом, на которой установлены три фазы каждого аппарата, причем в транспортном положении продольные оси рам и платформ совпадают, а оси аппаратов перпендикулярны, а в рабочем положении продольные оси аппарата и платформ совпадают, а оси рам и платформ, например, перпендикулярны.

Такая конструкция позволяет создать передвижные распределительные устройства напряжением 110 кв и выше. 30

1la фиг. 1 и 2 изображено распределпгельное устройство на железнодорожных платформах в транспортном положении; на фиг. 3 и 4 — распределительное устройство в рабочем положении.

Распределительное устройство смонтировано на поворотных рамах 1, установленных на платформах 2 и состоит из выключателя с3, разъединителей 4 и трансформаторов тока 5.

Токопроводы 6 от питающей линии (трансформатора) присоединены к разъединителям

4. Аппараты распределительного устройства соединены в рабочем положении между собой токопроводами 7. В транспортном положении один з концов токопроводов 7 отсоедпнен от аппарата.

При подготовке распределительного устройства к работе, приводы 8 перемещают поворотные рамы 1 платформ 2 из транспортного положения в рабочее, после чего поворотные рамы жестко фиксируются. К аппаратам присоединяют токопроводы 6 и 7 и, распределительное устройство готово к работе.

Предмет изобретения

Распределительное устройство для передвижных подстанций, содержащее коммутационные аппараты и трансформаторы тока, установленные на транспортабельных платформах, отличающееся тем, что, с целью
