Реферат

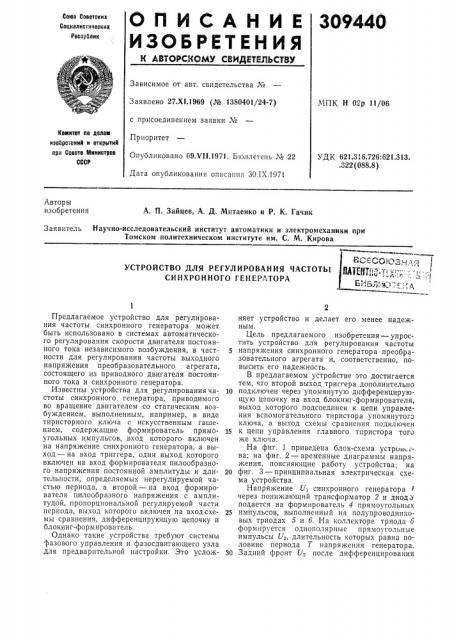

30944О

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 27.Х!.1969 (¹ 1380401/24-7) с присоединением заявки ¹

Приоритет

Опубликовано GO.×11.1971. Бюллетень ¹ 22

Дата опубликования описания 30.1Х.1971

МПК Н 02р 11/06

Комитет по делаи изобретений н открытиб при Совете Министров

СССР

УДК 621.316.726:621.313. .322 (088.8) Авторы изобретения

А. П. Зайцев, А. Д. Митаенко и P. К. Гачик

Заявитель Научно-исследовательский институт автоматики и электромеханики при

Томском политехническом институте им. С. М. Кирова

УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ЧАСТОТЫ

СИНХРОННОГО ГЕНЕРАТОРА

Предлагаемое устройство для регулирования частоты синхронного генератора может быть использовано в системах автоматического регулировачия скорости двигателя постоянного тока независимого возбуждения, в частности для регулирования частоты выходного напряжения преобразовательного агрегата, состоящего из приводного двигателя постоянного тока и синхронного генератора.

Известны устройства для регулированиячастоты синхронного генератора, приводимого во вращение двигателем со статическим возбуждением, выполненным, например, в виде тиристорного ключа с искусственным гашением, содержащие формирователь прямоугольных импульсов, вход которого включен на напряжение синхронного генератора, а выход — на вход триггера, один выход которого включен на вход формирователя пилообразного напряжения постоянной амплитуды и длительности, определяемых нерегулируемой частью периода, а второй — на вход формирователя пилообразного напряжения с амплитудой, пропорциональной регулируемой части периода, выход которого включен на входсхемы сравнения, дифференцирующую цепочку и блокинг-формирователь.

Однако такие устройства требуют системы фазового управления и фазосдвигающего узла для предварительной настройки. Это усложняет устройство и делает его менее надежным.

Цель предлагаемого изобретения — упростить устройство для регулирования частоты

5 напряжения синхронного генератора преобразовательного агрегата и, соответственно, повысить его надежность.

В предлагаемом устройстве это достигается тем, что второй выход триггера дополнительно

10 подключен через упомянутую дифференцирующую цепочку на вход блокинг-формирователя, выход которого подсоединен к цепи управления вспомогательного тиристора упомянутого ключа, а выход схемы сравнения подключен

15 к цепи управления главного тпристора того же ключа.

На фиг. 1 приведена блок-схема устрои ва; на фиг. 2 — временные диаграммы напряжения, поясняющие работу устройства; на

20 фиг. 3 — принципиальная электрическая схема устройства.

Напряжение U(синхронного генератора через понижающий трансформатор 2 и диод подается на формирователь 4 прямоугольных

25 импульсов, выполненнь1й на полупроводниковых триодах 5 и б. На коллекторе триода б формируется однополярные прямоугольные импульсы Uq, длительность которых равна половине периода Т напряжения генератора.

30 Задний фронт U> после дифференцирования

Фиг .7
