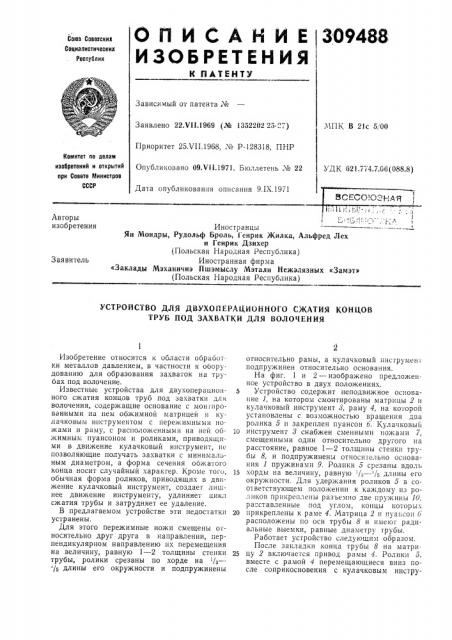

О П Й (: А Й И Е 309488
ИЗОБРЕТЕН Ия ii
Союз Советских
Социалистических
Республик
К ЙАТЕНТУ
Зависимый от патента №
Заявлено 22.V11.1969 (№ 1352202 25-.".7) МПК В 21с 5, 00
Приоритет 25Л"П.1968, ¹ P-128318, ПНР
Комитет по делам изобретений и открытий при Сосете 1йинистрое
СССР
Опубликовано 09.V11.1971. Бюллетень чь 22
УДК 621.774.7.66(088.8) Дата опубликования описания 9.IX.1971.I — *
Авторы изобретения
Иностранцы
Ян Мондры, Рудольф Броль, Генрик Жилка, Альфред Лех и Генрик Дзихер (Польская Народная Республика) Иностранная фирма
«Заклады Мэханичнэ Пшэмыслу Мэтали Нежэлязных «Замэт» (Польская Народная Республика) Заявитель
УСТРОЙСТВО ДЛЯ P83XOflFPÀ1IHOHHOI О СЖАТЬСЯ KOHUOB
ТРУБ ПОД ЗАХВАТКИ ДЛЯ ВОЛОЧЕНИЯ
Изобретение относится к области обработки металлов давлением, в частности к ооорудованию для образования захваток íà Tp):бах под волочение.
Известные устройства для двухоперационного сжатия концов труб под захватки для волочения, содержащие основание с мон lipoванными на нем оо>кимнои матрицей и кулачковым инструментом с пережимными ножами и раму, с расположенными на ней обжимныхi пуансоном и роликами, приводящими в движение кулачковый инструмент, kit позволяющие получать захватки с минимальным диаметром, а форма сечения об>катого конца носит случайный характер. Кроме того, обычная форма роликов, приводящих в движение кулачковый инструмент, создает лишнее движение инструменту, удлиняет цикл сжатия трубы и затрудняет ее удаление.
В предлагаемом устройстве эти недостатки устранены.
Для этого пережимные ножи смещены огносительно друг друга в направлении, перпендикулярном направлению их перемещения на величину, равную 1 — 2 толщины стенки трубы, ролики срезаны по хорде на /з- /q длины его окружности и подпружинены относителЬно рамы, а кулачковый ннсгрумен подпружинен относительно основания.
На фиг. 1 и 2 — изображено предложенное устройство в двух положениях.
5 Устройство содержит неподвижное основание 1, на котором смонтированы матрицы 2 и кулачковый инструмент 8, раму 4, на которой установлены с возможностью вращения два ролика б и закреплен пуансон 6. Кулачковый
i0 инструмент 8 снабжен сменными ножами 7, смещенными один относительно другого на расстояние, равное 1 — 2 толщины стенки трубы 8, и подпружинены относительно основания 1 пружинами 9. Ролики о срезаны вдоль
15 хорды на величину, равную /.— /q длины его окружности. Для удержания роликов 5 в соответствующем положении к каждому из роликов прикреплены разъемно две kip)æèkiû 10, расставленные под углом, концы которы.;
20 прикреплены к раме 4. Матрица 2 и пуа coii 6 расположены по оси трубы 8 и имеют радиальные выемки, равные диаметру трубы.
Работает устройство следующим образом.
После закладки конца трубы 8 на матри25 цу 2 включается привод рамы 4. Ролики 5, вместе с рамой 4 перемещающиеся вниз после соприкосновения с кулачковым инструПредмет изобретения
Составитезь 3 Денисова
Текред E. Борисова
Редактор Г. К. Гончарова
Корректор Е. В. Исаковн
Заказ 2327/6 Изд. № 972 Тираж 473 Подниснос
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Я-35, Раушская паб., д. 4/5
Типография, пр. Сапунова, 2 ментом 8, перемещают его в направлении трубы 8, придавая ее концу форму, приближенную к несимметрической цифре 8. Ролики 5, продолжая вместе с рамой перемещаться вниз, ниже уровня кулачковых инструментов 8, дают им возможность возвратно переместиться в результате действия пружин 9.
Верхний формообразующий инструмент (пуансон) б, перемещаясь вместе с рамой 4 еще дальше, производит обжим ранее деформированного конца трубы 8. В этом положении устройства ролики 5 установятся своими срезами направленными вверх под углом меньшим, чем 90 относительно вертикальной оси устройства. После выполнены обеих операций сжимания конца трубы 8 происходит включение возвратного движения рамы 4 вверх. Кулачковые инструменты 8 встречая на своем пути срезы роликов 5, скользят на их плоских поверхностях, устанавливая их в вертикальное положение таким образом, что они не вызывают повторного перемещения кулачковых инструментов 8 в направлении трубы 8, 1. Устройство для двухоперационного сжатия концов труб под захватки для волочения, содержащее основание с монтированными на нем обжимной матрицей и кулачковым инструментом с пережимными ножами и раму, с расположенными на ней обжимным пуансоном и роликами, приводящими в движение
10 кулачковый инструмент, отличающееся тем, что, с целью увеличения степени обжатия, пережимные ножи смещены относительно друг друга в направлении, перпендикулярном направлению их перемещения, ролики срезаны по хорде и подпружинены относительно рамы, а кулачковый инструмент подпружинен относительно основания.
2. Устройство по п. 1, отличающееся тем, что величина смещения ножей составляет 1—
2о 2 толщины стенки сжимаемой трубы.
3. Устройство по пп. 1 и 2, отличающееся тем, что усеченная часть роликов равна /з— /5 длины его окружности.
