Реферат

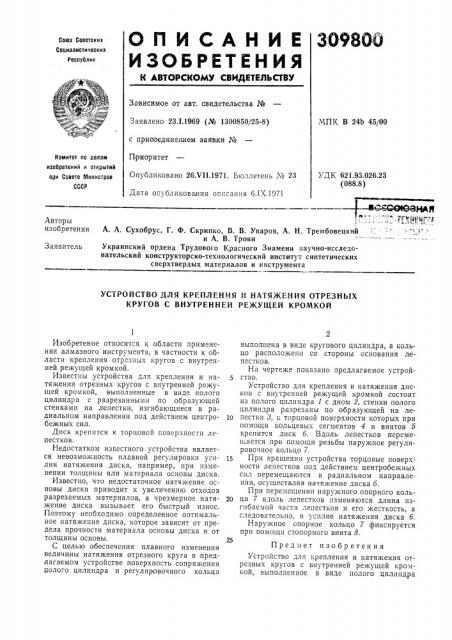

О П И С А Н И Е ЗО98ОО

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетелыства №

Заявлено 23,1.1969 (№ 1300850/25-8) с присоединенивм заявки ¹

Пр нор итет

Опубликовано 26 т 11.1971. Бюллетень ¹ 23

Дата опубликования описания 6.IX.1971

МПК В 24Ь 45/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.93.026,23 (088.8) — — — ®©а:ЕОзнМ юнас - -.л

А. А. Сухобрус, Г. Ф. Скрипко, В. В. Уваров, А. H. Трембовецкий и A. В. Троян

Украинский ордена Трудового Красного Знамени научно-исследовательский конструкторско-технологический институт синтетических сверхтвердых материалов и инструмента

Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ И НАТЯЖЕНИЯ ОТРЕЗНЬтХ

КРУГОВ С ВНУТРЕННЕЙ РЕ)КУЩЕЙ КРОМКОЙ

Изобретение относится к области применения алмазного инструмента, в частности к области крепления отрезных кругов с внутренней режущей кромкой.

Известны устройства для крепления и натяжения отрезных кругов с внутренней режущей кромкой, выполненные в виде полого цилиндра с разрезанными по образующей стенками на лепестки, изгибающиеся в радиальном направлении под действием центробежных сил.

Диск крепится к торцовой поверхности лепестков.

Недостатком известного устройства является невозможность плавной регулировки усилия натяжения диска, например, при изменении толщины или материала основы диска.

Известно, что недостаточное натяжение основы диска приводит к увеличению отходов разрезаемых материалов, а черезмерное натяжение диска вызывает его быстрый износ.

Поэтому необходимо определенное оптимальное натяжение диска, которое зависит от предела прочности материала основы диска и от толщины основы.

С целью обеспечения плавного изменения величины натяжения отрезного круга в предлагаемом устройстве поверхность сопряжения полого цилиндра и регулировочного кольца выполнена в виде кругового цилиндра, а кольцо расположено со стороны основания лепестков.

На чертеже показано предлагаемое устрой5

Устройство для крепления и натяжения дисков с внутренней режущей кромкой состоит из полого цилиндра 1 с дном 2, стенки полого цилиндра разрезаны по образующей на ле1о пестки 8, к торцовой повсрхности которых при помощи кольцевых сегментов 4 и винтов б крепится диск 6. Вдоль лепестков перемещается при помощи резьбы наружное регулировочное кольцо 7.

15 При вращении устройства торцовые поверхности лепестков под действием центробежных сил перемещаются в радиальном направлении, осуществляя натяжение диска 6.

При перемещении наружного опорного коль2р ца 7 вдоль лепестков изменяются длина изгибаемой части лепестков и его жесткость, а следовательно, и усилие натяжения диска 6.

Наружное опорное кольцо 7 фиксируется при помощи стопорного винта 8.

Предмет изобретения

Устройство для крепления и натяжения отрезных кругов с внутренней режущей кромкой, выполненное в виде полого цилиндра

309800

Составитель В. Браженков

Редактор В. П. Новоселова Техред Л. Л. Евдонов Корректор 3. И. Тарасова

Заказ 2331/7 Изд. № 985 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 с разрезанными по образующей стенками на лепестки, к торцовой поверхности которых прикреплен отрезной круг с возможностью регулировки его натяжения кольцом, отличающееся тем, что, с целью обеспечения плавното изменения величины натяжения отрезного круга, поверхность сопряжения полого цилиндра и регулировочного кольца выполнена в виде кругового цилиндра, а кольцо

5 расположено со стороны основания лепестков.
