Ручной электрорубанок для строгания древесины

Ручной электрорубанок для строгания древесины

Иллюстрации

Показать все

Реферат



3098I5

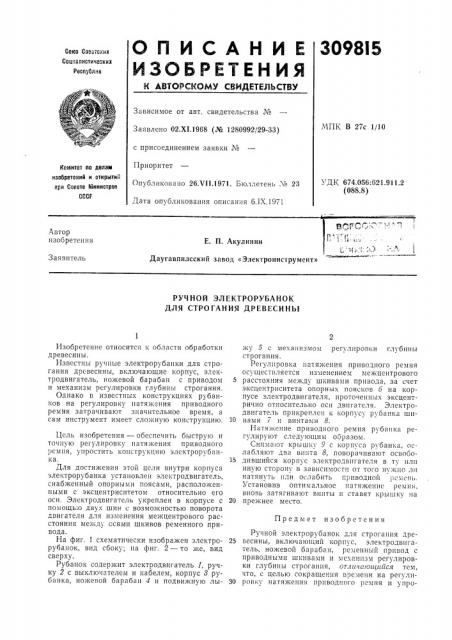

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК В 27с 1/10

Заявлено 02.Х1.1968 (№ 1280992/29-33) с присоединением заявки №

Приоритет

Опубликовано 26Лс11.1971. Бюллетень ¹ 23

Дата опубликования описания 6.IX.1971

Комитет оо делам изобретвиий и открытий ори Совете Иииистров

CCCF

УДК 674.056:621.911.2 (088.8) Автор изобретения

Е. П. Акулинин

Заявитель аугавпилсский завод «Электроинструмент»

РУЧНОЙ ЭЛЕКТРОРУБАНОК

ДЛЯ СТРОГАНИЯ ДРЕВЕСИНЫ жу 5 с механизмом регулировки глубины строгания.

Регулировка натяжения приводного ремня осуществляется изменением межцентрового

5 расстояния между шкивами привода, за счет эксцентриситета опорных поясков 6 на корпусе электродвигателя, проточенных эксцентрично относительно оси двигателя. Электродвигатель прикреплен к корпусу рубанка ши10 нами 7 и винтами 8.

Натяжение приводного ремня рубанка регулируют следующим образом.

Снимают крышку с с корпуса рубанка, ослабляют два винта 8, поворачивают освобо15 дившийся корпус электродвигателя в ту или иную сторону в зависимости от того нужно лп натянуть пли ослабить грнводной ремень.

Установив оптимальное натяжение ремня, вновь затягивают винты и ставят крышку на

20 прежнее место.

Ручной электрорубанок для строгания дре25 весины, включающий корпус, электродвигатель, ножевой барабан, ременный привод с приводными шкивами и механизм регулировки глубины строгания, отлсс сасосссссссся тем, что, с целью сокращения времени на регули30 ровку натяжения приводного ремня и упроИзобретение относится к области обработки древесины.

Известны ручные электрорубанки для строгания древесины, включающие корпус, электродвигатель, ножевой барабан с приводом и механизм регулировки глубины строгания.

Однако в известных конструкциях рубанков на регулировку натяжения приводного ремня затрачивают значительное время, а сам инструмент имеет сложную конструкцию.

Цель изобретения — обеспечить быструю и точную регулировку натяжения приводного ремня, упростить копструкцисо электрорубанка.

Для достижения этой цели внутри корпуса электрорубанка установлен электродвигатель, снабженный опорными поясами, расположенными с эксцентриситетом относительно его оси. Электродвигатель укреплен в корпусе с помощью двух шин с возможностью поворота двигателя для изменения межцентрового расстояния между осями шкивов ременного привода.

На фиг. 1 схематически изображен электрорубанок, вид сбоку; на фиг. 2 — то же, вид сверху.

Рубанок содержит электродвигатель 1, ручку 2 с выключателем и кабелем, корпус 8 рубанка, ножевой барабан 4 и подвижную лыПредмет изобретения

309815,l

ГРив. 2

Составитель М. П. Никулина

Редактор Э, Н. Шибаева Текред Л. Л. Евдонов Корректор О. С. Зайцева

Заказ 2333, ! Изд. № 971 Тираж 473 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, .Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 щения конструкции элсктрорубанка, электродвигатель установлен внутри корпуса рубан«а, снабжен опорными поясами, расположенными с эксцентриситетом относительно его оси, Щ бС - В, ! 1

«нст и закреплен в корпусе с помощью двух шин с возможностью поворота двигателя для изменения межцентрового расстояния между осями шкивов ременного привода.
