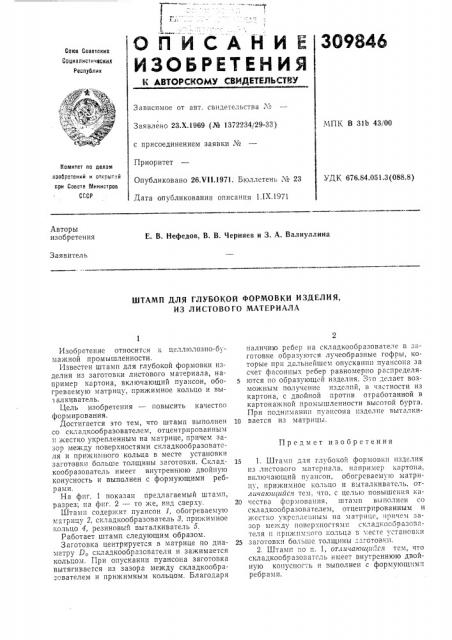

1 ""О Il И С А Н И Е ЗО9846

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СС1аа Советских

Содивлнстнчесиих

Ре публии

Зависимое от авт. свидетельства №

Заявлено 23.Х.1969 (№ 1372234/29-33) МПК В 3lb 43/00 с присоединением заявки ¹

Приоритет

Опубликовано 26Х1!.1971. Бюллетень № 23 УДК 676.84.051.3(088.8)

Дата опубликования описания 1,IX.1971

Комитет по делам

11зооротеннй и отнрытнй прн Совете Министров

СССР

Авторы изобретения

Е. В. Нефедов, В. В. Черняев и 3. А. Валиуллина

Заявитель

ШТАМП ДЛЯ ГЛУБОКОЙ ФОРМОВКИ ИЗДЕЛИЯ, ИЗ ЛИСТОВОГО МАТЕРИАЛА

Предмет изобретения

Изобретение относится к целл1олозно-бумажной промышленности.

Известен штамп для глубокой формовки изделия из заготовки листового материала, например картона, включающий пуансон, обогреваемую матрицу, прижимное кольцо и выталкивательь.

Цель изобретения — повысить качество формирования.

Достигается это тем, что штамп выполнен со складкообразователем, отцентрированным и жестко укрепленным на матрице, причем зазор между поверхностями складкообразователя и прижимного кольца в месте установки заготовки больше толщины заготовки. Складкообразователь имеет внутреннюю двойную конусность и выполнен с формующими ребрами.

На фиг. 1 показан предлагаемый штамп, разрез; па фиг. 2 — то же, вид сверху.

Штамп содержит пуансон 1, обогреваемую м"-трицу 2, складкообразователь 3, прижимное кольцо 4, резиновый выталкиватель 5.

Работает штамп следующим образом.

Заготовка центрируется в матрице по диаметру Do складкообразсвателя и зажимается кольцом. При опускании пуансона заготогка вытягивается из зазора между складкообразсвателем и прижимным кольцом. Благодаря наличию ребер на складкообразователе в заготовке образуются лучеобразные гофры, Которые I!pl дальнейшем опускании пуансона за счет фасонных ребер равномерно распределяются по образующей изделия. Зто елает возможным получение изделий, в частности из картона, с двойной против отработанной в картонажной промышленности высотой бурта.

При подниманип пуансона изделие выталки10 вается из матрицы.

15 1. Штамп для глубокой формовки изделия

13 листового материала, например картона, включающий пуансон, обогреваемую матрицу, прижимное кольцо и выталкиватель, отличающийся хе», что, с целью повышения ка20 чсства фсрмовапия, штамп выполнен со складкообразователем, отцентрпрованным и жестко укрсплеlтным на матpHце, причем за3ор между поверхностями складкосбразсвателя и прижимного кольца в месте установки

25 заготовки больше толщины =згстовкп.

2. Штамп по и. 1, от.тиеающийся тем, что складкосбразоватсль имеет внутреннюю двойную копусность и выполнен с формующимlt ребр à»l:и.

309846

Фиа 4

Составитель Н. А. Цветкова

Редактор Э. H. Шибаева Текред 3. Н. Тараненко Корректор О. С. Зайцева

Заказ 2250/17 Изд. № 983 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4(5

Типограф, я,;p. Сапунова, 2
