Способ просветления оптических деталей
Патент 309915
Классы МПК
Способ просветления оптических деталей
Иллюстрации
Реферат

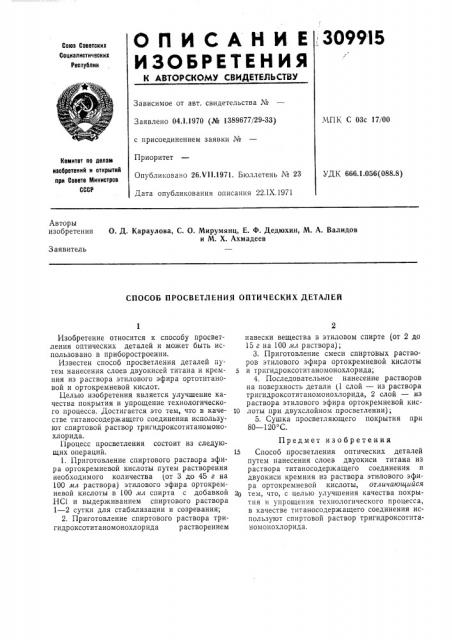

Оп И САН И Е,309915
ИЗОЫ ЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 04.1.1970 (№ 1389677/29-33) с присоединением заявки ¹
Приоритет
Опубликовано 26.И1.1971. Бюллетень № 23
Дата опубликования описания 22.IX,1971
МПК С 03с 17/00
Хомитет оо делам изобретений и открытий ори Совете Министров
СССР
УДК 666.1.056(088.8) Авторы изобретения
О. Д. Караулова, С. О. Мирумянц, E Ф. Дедюхин, М. А. Валидов и М. Х. Ахмадеев
Заявитель
СПОСОБ ПРОСВЕТЛЕНИЯ ОПТИЧЕСКИХ ДЕТАЛЕИ
Изобретение относится к способу просветления оптических деталей и может быть использовано в приборостроении.
Известен способ просветления деталей путем нанесения слоев двуокисей титана и кремния из раствора этилового эфира ортотитановой и ортокремневой кислот.
Целью изобретения является улучшение качества покрытия и упрощение технологического процесса. Достигается это тем, что в качестве титаносодержащего соединения используют спиртовой раствор тригидроксотитаномонохлорида.
Процесс просветления состоит из следующих операций.
1. Приготовление спиртового раствора эфира ортокремневой кислоты путем растворения необходимого количества (от 3 до 45 г на
100 мл раствора) этилового эфира ортокремневой кислоты в 100 мл спирта с добавкой
HCl и выдерживанием спиртового раствора
1 — 2 сутки для стабилизации и созревания;
2. Приготовление спиртового раствора тригидроксотитаномонохлорида растворением навески вещества в этиловом спирте (от 2 до
15 г на 100 мл раствора);
3. Приготовление смеси спиртовых растворов этилового эфира ортокремневой кислоты и тригидроксотитаномонохлорида;
4. Последовательное нанесение растворов на поверхность детали (1 слой — из раствора тригидроксотитаномонохлорида, 2 слой — из раствора этилового эфира ортокремневой кис10 лоты при двухслойном просветлении);
5. Сушка просветляющего покрытия при
80 — 120 С.
Предмет изобретения
15 Способ просветления оптических деталей путем нанесения слоев двуокиси титана из раствора титаносодержащего соединения и двуокиси кремния из раствора этилового эфира ортокремневой кислоты, отличающийся
2о тем, что, с целью улучшения качества покрытия и упрощения технологического процесса, в качестве титаносодержащего соединения используют спиртовой раствор тригидроксотптаномонохлорида.
