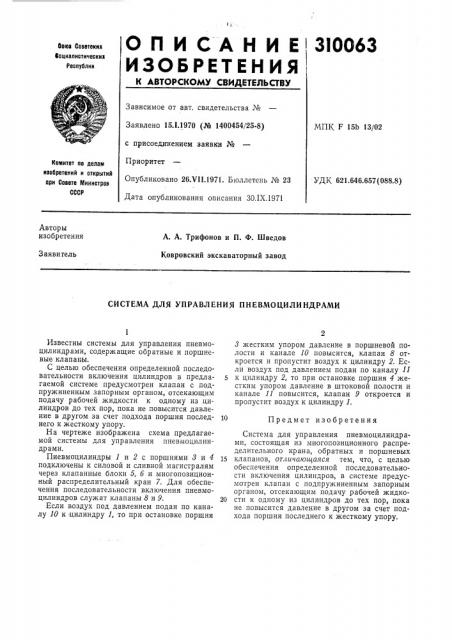

О П И С А Н И Е 310063

ИЗОБРЕТЕНИЯ богов Советских

Всциалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 15.1.1970 (Эй 1400454/25-8) с присоединением заявки №

Приоритет

Опубликовано 26Х11.1971. Бюллетень № 23

Дата опубликования описания ЗО.IX.1971

МПК F 15b 13/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.646.657(088.8) Авторы изобретения

А. А. Трифонов и П. Ф. Шведов

Ковровский экскаваторный завод

Заявитель

СИСТЕМА ДЛЯ УПРАВЛЕНИЯ ПНЕВМОЦИЛИНДРАМИ

Известны системы для управления пневмоцилиндрами, содержащие обратные и поршневые клапаны.

С целью обеспечения определенной последовательности включения цилиндров в предлагаемой системе предусмотрен клапан с подпружиненным запорным органом, отсекающим подачу рабочей жидкости к одному из цилиндров до тех пор, пока не повысится давление в другом за счет подхода поршня последнего к жесткому упору.

На чертеже изображена схема предлагаемой системы для управления пневмоцилиндр ами.

Пневмоцилиндры 1 и 2 с поршнями 8 и 4 подключены к силовой и сливной магистралям через клапанные блоки б, б и многопозиционный распределительный кран 7. Для обеспечения последовательности включения пневмоцилиндров служат клапаны 8 и 9.

Если воздух под давлением подан по каналу 10 к цилиндру 1, то при остановке поршня

3 жестким упором давление в поршневой полости и канале 10 повысится, клапан 8 откроется и пропустит воздух к цилиндру 2. Если воздух под давлением подан по каналу 11 к цилиндру 2, то при остановке поршня 4 жестким упором давление в штоковой полости и канале 11 повысится, клапан 9 откроется и пропустит воздух к цилиндру 1.

10 Предмет изобретения

Система для управления пневмоцилиндрами, состоящая из многопозиционного распределительного крана, обратных и поршневых

15 клапанов, отличаюгггаяся тем, что, с целью обеспечения определенной последовательности включения цилиндров, в системе предусмотрен клапан с подпружиненным запорным органом, отсекающим подачу рабочей жидко20 сти к одному из цилиндров до тех пор, пока не повысится давление в другом за счет подхода поршня последнего к жесткому упору.
