Реферат



3) 0068

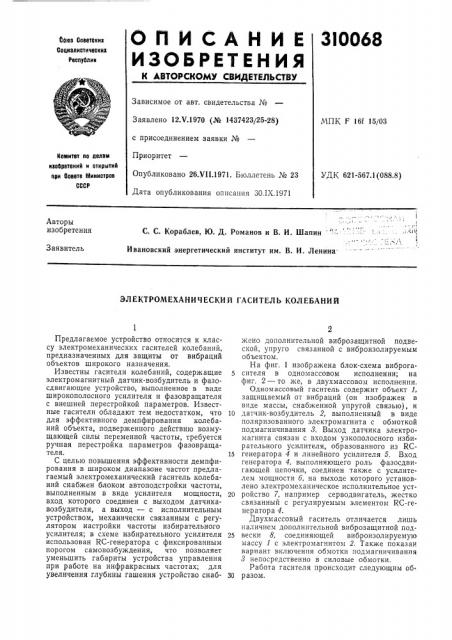

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12Х.1970 (№ 1437423125-28) с присоединением заявки №

Приоритет

Опубликовано 26.VII.1971. Бюллетень № 23

Дата опубликования описания "0.IX.1971

МПК F 16f 15/03

Комитет по делам иаооретемий и открытий при Совете Министров

СССР

УДК 621-567.1(088.8) Авторы изобретения

С. С. Кораблев, Ю. Д. Романов и В. И. Шапин :1

Ивановский энергетический институт им. В. И. Ленина

Заявитель

ЭЛЕКТРОМЕХАНИ ЧЕСКИ Й ГАСИТЕЛЬ КОЛЕБАНИИ

Предлагаемое устройство относится к классу электромеханических гасителей колебаний, предназначенных для защиты от вибраций объектов широкого назначения.

Известны гасители колебаний, содержащие электромагнитный датчик-возбудитель и фазосдвигающее устройство, выполненное в виде широкополосного усилителя и фазовращателя с внешней перестройкой параметров. Известные гасители обладают тем недостатком, что для эффективного демпфирования колебаний объекта, подверженного действию возмущающей силы переменной частоты, требуется ручная перестройка параметров фазовращателя.

С целью повышения эффективности демпфирования в широком диапазоне частот предлагаемый электромеханический гаситель колебаний снабжен блоком автоподстройки частоты, выполненным в виде усилителя мощности, вход которого соединен с выходом датчикавозбудителя, а выход — с исполнительным устройством, механически связанным с регулятором настройки частоты избирательного усилителя; в схеме избирательного усилителя использован RC-генератора с фиксированным порогом самовозбуждения, что позволяет уменьшить габариты устройства управления при работе на инфракрасных частотах; для увеличения глубины гашения устройство снабжено дополнительной виброзащитной подвеской, упруго связанной с виброизолируемым объектом.

На фиг. 1 изображена блок-схема виброга5 сителя в одномассовом исполнении; на фиг. 2 — то же, в двухмассовом исполнении.

Одномассовый гаситель содержит объект 1, защищаемый от вибраций (он изображен в виде массы, снабженной упругой связью), и

10 датчик-возбудитель 2, выполненный в виде поляризованного электромагнита с обмоткой подмагничивания 8. Выход датчика электромагнита связан с входом узкополосного избирательного усилителя, образованного из RC15 генератора 4 и линейного усилителя 5. Вход генератора 4, выполняющего роль фазосдвигающей цепочки, соединен также с усилителем мощности 6, на выходе которого установлено электромеханическое исполнительное уст20 ройство 7, например серводвигатель, жестко связанный с регулируемым элементом RC-ген е р атор а 4.

Двухмассовый гаситель отличается лишь наличием дополнительной виброзащитной под25 вески 8, соединяющей виброизолируемую массу 1 с электромагнитом 2. Также показан вариант включения обмотки подмагничивания

8 непосредственно в силовые обмотки.

Работа гасителя происходит следующим об30 разом.

310068

Фиг.1

Составитель Е. Андреенкова

Редактор В. Новоселова

Текред T. П. Курнлко

Корректор Л. А. Царькова

Типография, пр. Сапунова, 2

Фис R

При воздействии на объект 1 периодической возбуждающей силы P(t), частота которой может изменяться, в обмотке датчика 2 наводится э.д. с., подаваемая на вход RC-генератора 4. С выхода RC-генератора усиленный электрический сигнал подается на вход обмотки возбудителя 2.

Как известно, наибольшая эффективность демпфирования цепи обратной связи достигается в том случае, если фаза выходного сигнала RC-генератора противоположна (т. е. повернута на 180 ) фазе колебаний виброизолируемого объекта, т. е. фазе э.д.с., наводимой в обмотке датчика 2. Для выполнения этого условия необходимо, чтобы частота автоколебаний RC-генератора 4 была равна частоте вынужденных колебаний объекта 1. Это достигается за счет введения в систему дополнительной цепи обратной связи (цепи автоподстройки частоты КС-генератора), содержащей усилитель мощности б, электромеханическое исполнительное устройство 7, в целом соединяющее выход датчика с регулируемым элементом RC-генератора. При изменении частоты возбуждающей силы изменяется ток в цепи обратной связи б и 7 (поскольку э.д. с., наводимая в обмотке 2 датчика, пропорциональна частоте колебаний), заставляя электромеханическое исполнительное устройство 7, представляющее собой преобразователь типа

«ток — угол поворота» воздействовать на регулируемый параметр RC-генератора. Таким параметром может являться либо активное сопротивление, либо емкость (регулируемое сопротивление или конденсатор переменной емкости) .

Особенностью работы двухмассового гасителя колебаний является использование дополнительной жесткости 8, соединяющей массу виброизолируемого объекта с массой электр ом агнита. Схем а позволяет осуществить более глубокую виброзащиту за счет некоторого сужения полосы частот подавляемых вибраций.

10 Предмет изобретения

1. Электромеханический гаситель колебаний, содержащий поляризованный электромагнитный датчик-возбудитель и фазосдвигающее

15 устройство в виде избирательного усилителя, отличающийся тем, что, с целью повышения эффективности демпфирования в широком диапазоне частот, он снабжен блоком автоподстройки частоты, выполненным в виде уси20 лителя мощности, вход которого соединен с выходом датчика-возбудителя, а выход — с исполнительным устройством, механически связанным с регулятором настройки частоты избирательного усилителя.

25 2. Гаситель колебаний по п, 1, отличающийся тем, что, с целью уменьшения габаритов устройства управления при работе на инфранизких частотах, в схеме избирательного усилителя использован известный RC-гене30 ратор с фиксированным порогом самовозбуждения.

3. Гаситель колебаний по п.п. 1 и 2, отличающийся тем, что, с целью повышения глубины демпфирования, он снабжен дополни35 тельной виброзащитной подвеской, упруго связанной с виброизолируемым объектом.
