Способ измерения активности акустической кавитации
Иллюстрации
Показать всеРеферат
3IOI28

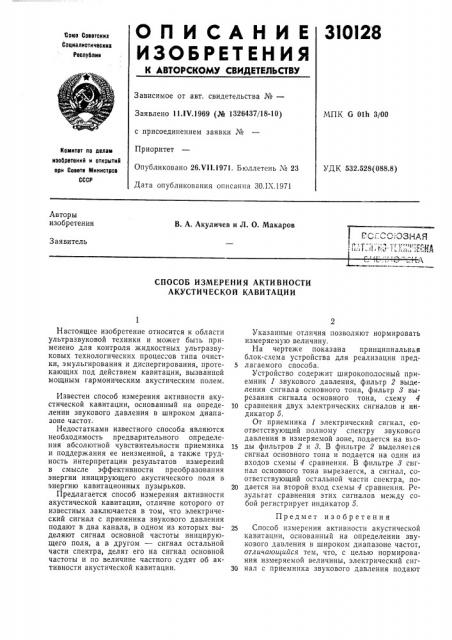

ОЛ И САН ИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соввтскиз
Социалистичвскив
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 11. IV.1969 (Pk 1326437/18-10) с присоединением заявки №
Приор,итет
Опубликовано 26.VII.1971. Бюллетень ¹ 23
Дата опубликования описания ЗО.IX.1971
МПК G OIh 3/00
Комитет по лелем изобретений и открытий ори Совете Министров
СССР
УДК 532.528(088.8) Авторы изобретения
В. А. Акуличев и Л. О. Макаров
ГС: —,".ОБОЗНАЯ
Заявитель г — — 1
СПОСОБ ИЗМЕРЕНИЯ АКТИВНОСТИ
АКУСТИЧЕСКОЙ КАВИТАЦИИ
Настоящее изобретение относится к области ультразвуковой техники и может быть применено для контроля жидкостных ультразвуковых технологических процессов типа очистки, эмульгирования и диспергирования, проте- S кающих под действием кавитации, вызванной мощным гармоническим акустическим полем.
Известен способ измерения активности акустической кавитации, основанный на опреде- 10 ленин звукового давления в широком диапазоне частот, Недостатками известного способа являются необходимость предварительного определения абсолютной чувствительности приемника и поддержания ее неизменной, а также трудность интерпретации результатов измерений в смысле эффективности преобразования энергии иницирующего акустического поля в энергию кавитационных пузырьков. 20
Предлагается способ измерения активности акустической кавитации, отличие которого от известных заключается в том, что электрический сигнал с приемника звукового давления подают в два канала, в одном из которых вы- 2S деляют сигнал основной частоты иницирующего поля, а в другом — сигнал остальной части спектра, делят его на сигнал основной частоты и по величине частного судят об активности акустической кавитации. 30
Указанные отличия позволяют нормировать измеряемую величину.
На чертеже показана принципиальная блок-схема устройства для реализации предлагаемого способа.
Устройство содержит широкополосный приемник 1 звукового давления, фильтр 2 выделения сигнала основного тона, фильтр 8 вырезания сигнала основного тона, схему 4 сравнения двух электрических сигналов и индикатор 5.
От приемника 1 электрический сигнал, соответствующий полному спектру звукового давления в измеряемой зоне, подается на входы фильтров 2 и 8. В фильтре 2 выделяе1ся сигнал основного тона и подается на один из входов схемы 4 сравнения. В фильтре 3 сигнал основного тона вырезается, а сигнал, соответствующий остальной части спектра, подается на второй Вход схемы 4 сравнения. Результат сравнения этих сигналов между собой регистрирует индикатор 5.
Предмет изобретения
Способ измерения активности акустической кавитации, основанный на определении звукового давления в широком диапазоне частот, отличающийся тем, что, с целью нормирования измеряемой величины, электрический сигнал с приемника звукового давления подают
310128
Составитель И. М, Гольденберг
Редактор С. И. Хейфиц Техред Л. Я. Левина Корректор Л. А.:Царькова
Заказ 2638/14 Изд. № 1119 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 в два канала, в одном из которых выделяют сигнал основной частоты иницирующего поля, а в другом — сигнал остальной части спектра, делят его на сигнал основной частоты и по величине частного судят об активности акустической кавитации.
