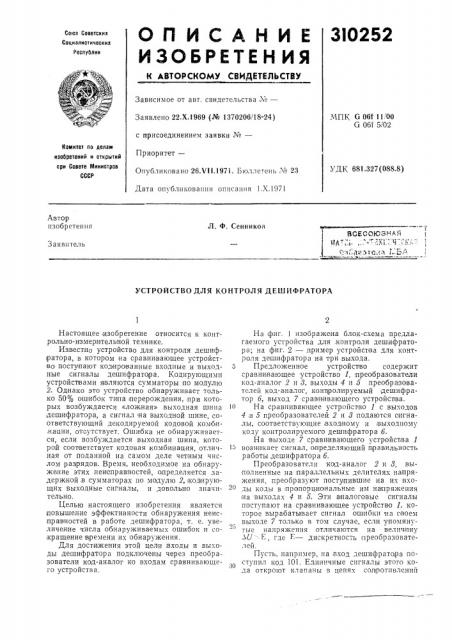

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ЛВтО СКОМ СВНДЕтЕЛЬСта

ЗЮ252

Союз Соеетскик

Социалистическиа

Республик

Зависимое от авт. свидетельства №вЂ”

МПК G 06111 00

G 06(5/02

Заявлено 22.Х.1969 (№ 1370206!18-24) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 26. у 11.1971. Бюллетень Х 23

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 681.327(088.8) Дата опубликования описания 1.Х.1971

Автор изобретения

Л. Ф. Сенников

Заявитель

УСТРОЙСТВОДЛЯ КОНТРОЛЯ ДЕШИФРАТОРА

Настоящее изобретение относится к контрольно-измерительной технике.

Известно устройство для контроля дешиф ратора, в котором на сравнивающее устройст во поступают код иро ванные входные и выходные сигналы дешифрато1ра. Кодирующими устройствами являются сумматоры по модулю

2. Однако это устройство обнаруживает только 50% ошибок типа перерождения, при которых возбуждается «ложная» выходная шина деш ифратора, а сигнал на выходной шине, соответствующий декодируемой кодовой комби,нации, отсутствует. Ошибка не обнаруживается, если возбуждается выходная шина, которой соответствует кодовая комбинация, отличная от поданной на самом деле четным числом раз рядов. Время, необходимое на обнаружение этих неисправностей, определяется задержкой,в сумматорах по модулю 2, кодирующих выходные сигналы, и довольно значительно.

Целью настоящего изобретения является зтовышение эффективности обнаружения неисправностей в работе дешифратора, т. е. увеличение числа обнаруживаемых ошибок и сокращение в рехтени их обнаружения.

Для достижения этой цели, входы и выходы,дешифратора подключены через .преобразователи код-аналог ко входам сравнивающего устройства, На фиг. 1 изображена блок-схема предлагаемого устройства для,контроля дешифратора; на фиг. 2 — например устройства для контроля деш ифратора íà три выхода. б Предложенное устройство содержит сравнивающее устройство 1, преобразователи код-аналог 2 и 8, выходы 4 и 5 преобразователец код-аналог, конт1ролируемый дешифратор 6, выход 7 сравнивающего устройства.

1Î На сравнивающее устройство 1 с выходов

4 и 5 преобразователей 2 и т подаются сигналы, соответствующие,вход нохту и выходнохту коду контролируемого дешифратор а 6.

На выходе 7 сравнивающего устройства 1

1 возникает сигнал, определяющий п равильность р а боты дешифр атор а б.

Преобразователи код-аналог 2 и т, выполненные на параллельных делителях на пряжения, преобразуют поступившие на их входы коды в .пропорциональные им на пряжения на выходах 4 и 5. Эти аналоговые сигналы поступают на сравнивающее уст1ройство 1, которое вырабатывает сигнал ошибки на своем выходе 7 только в том случае, если упомяну25 тые напряжения отличаются на величину

ЛУ - Е, где à — дискретность нреобразовател ей.

Пусть, например, на вход дешифрато ра поступил код 101. Единичные сигналы этого кода откротот клапаны в цепях сол ротивлений

310252

U =-5-Е—

4»

U = — 5 1--- при R:. ; r.

Я

4»

Предмет изобретения

Фиг.2

Составитель Л. Сечкин

Редактор Б. С. Нанкина Техред А. А. Камышникова Корректор Л. А. Царькова

Заказ 355/1254 Изд. No 1001 Тираж 473 Подписное

Ц1-!1 !ИП11 Комитета по делам изобретений и открытий ппн Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4, 5

Тип. Харьк. фил. пред. «Патент»

» и 4», через них потечет ТОК, и на Вь!ходе 4 преобразователя 2 появится напряжение:

Все выходные шины дешифратора также связаны с управляющими входами кла панов 8, к выходам которых подключены со противления

r I — r7. Можно яоказать, что з начения сопроти влений»,— », рассчитываются IIIQ формуле

4r

» = —..при R ((r, если i — номер соп!ротивлеi ния в цепи открытого кла пана 8 равен десятич ному эквиваленту входного KQIQB, соответствующего возбужденной выходной шине.

Тогда п|ри !правильной работе дешифратора поступивший на его вход код 101 вызовет возбуждение ш ины, котора я откроет клапан в цепи. При этом на,выходе 5 преобразователя

8 появится напряжение: при R((r, и на выходе 7 схемы сравнения

5 сигнал ошибки будет отсутствовать.

При несоответствии, выходной возбужденной шины входному коду или при отсутствия возбужденной шины не будет равенства сигналов на .выходах 4 и 5 преобразователей 2 и

1О 8, и на выходе 7 сравнивающего устройства I появится сигнал оши|бки.

Устройство для контроля деш ифратора, со15 держащее п!реобразователи код-аналог сравнивающее устройство, отличающееся тем, что, с целью повышения эффективности обнаружения неиаправности, входы и выходы дешифратора подключены через п реобразовате20 ли код-аналог ко входам сра внивающего устройства,
