Реферат

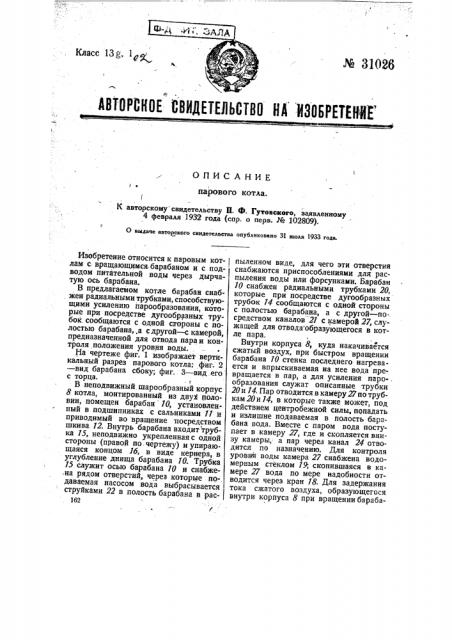

Хо 31026

А8Т0РСН0Е СВИДЕТЕЛЬС180 HA ИЗОБРЕТЕВЕ

ОПИС АНИЕ парового котла.

К авторскому свидетельству П. Ф. Гутовскего, заявленному

4 февраля 1932 года (спр. о перв. № 102809).

О выдаче авторского свидетельства опубликовано 31 июля 1933 года.

Ф с т (1, ДДД

Класс 13g, 1

Изобретение относится к паровым кот- лам с вращающимся. барабаном и с подводом питательной воды через дырчатую ось барабана.

В предлагаемом котле барабан снабжен радиальными трубками, способствующими усилению парообразования, которые при посредстве дугообразных трубок. сообщаются с одной стороны с полостью барабана, „а с другой — с камерой, предназначенной для отвода параи контроля положения уровня воды., На чертеже фиг. 1 изображает вертикальный разрез парового котла; фиг. 2 — вид барабана сбоку; фиг. 3 — вид. его с торца.

У

В неподвижный шарообразный корпус

8 котла, монтированный из двуМ половин, помещен барабан 70, установленный в подшипниках с сальниками 71 и приводимый во вращение посредством шкива. 12. Внутрь барабана входит трубка 15, неподвижно укрепленнаяс одной сторойы (правой по. чертежу) и упирающаяся концом 1б, в виде кернера, в углубление днища барабана 10. Трубка

15 служит осью барабана 10 и снабже.на рядом отверстий, через которые подаваемая насосом вода выбрасывается струйками 22 в полость барабана в рас162 пыленноч виде, для чего эти отверстия снабжаются приспособлениями для распыления воды или форсунками. Барабан

10 снабжен радиальными трубками 20, которые при посредстве дугообразных трубок 74 сообщаются с одной стороны с полостью барабана, а с другой — посредством каналов 21 с камерой 27, служащей для отвода образующегося в котле пара.

Внутри корпуса 8, куда накачивается сжатый воздух, при быстром вращении барабана 10 стенка последнего нагревается и впрыскиваемая на нее вода превращается в пар, а для усиления паро-. образования служат описанные трубки

20и 74, Пар отводится в камеру27потрубкам20и 74, в которые также может, под действием центробежной силы, попадать и излишне подаваемая в полость бар-бана вода. Вместе с паром вода поступает в камеру 27, где и скопляется внизу камеры, а пар через канал 24 отводится по назначению, Для контроля уровня воды камера 27 снабжена водомерным стеклом 19; скопившаяся в камере 27 вода по мере надобности отводится через кран 78. Для задержания тока сжатого воздуха, образующегося внутри корпуса 8 при вращениибарабана 10 с трубками 20 и 14, корпус снабжен ребрами 23, закрепленными на внутренней поверхности корпуса.

Предмет изобретения.

Паровой котел с вращающимся барабаном и с подводом питательной воды через дырчатую ось барабана, атличавщийся тем, что в целях усиления парообразования вращающийся барабан снаб- жен радиальными трубками 20, сообщающимися при посредстве дугообразных, трубок 14 с одной стороны с полостью барабана, а с джой — с камерой 27, служащей для контроля положения уровня воды и для отвода пара.
