3I0 287

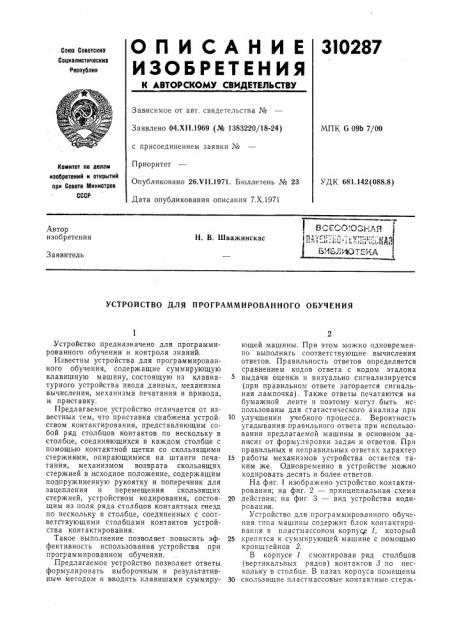

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Goes Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 04.XII.1969 (№ 1383220/18-24) с присоединением заявки №

Приоритет

Опубликовано 26.VII.1971. Бюллетень № 23

Дата опубликования описания 7.Х.1971

МПК G 09Ь 7/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 681.142(088.8) В E pi Я,: q

Автор изобретения

Н. В. Шважинскас

Заявитель

УСТРОЙСТВО ДЛЯ ПРОГРАММИРОВАННОГО ОБУЧЕНИЯ

Устройство предназначено для программированного обучения и контроля знаний.

Известны устройства для программированного обучения, содержащие суммирующую клавишную машину, состоящую из клавиатурного устройства ввода данных, механизма вычисления, механизма печатания и привода, и, приставку.

Предлагаемое устройство отличается от известных тем, что приставка снабжена устройством контактирования, представляющим собой ряд столбцов контактов по нескольку в столбце, соединяющихся в каждом столбце с помощью контактной щетки со скользящими стержнями, опирающимися на штанги печатания, механизмом возврата скользящих стержней в исходное положение, содержащим подпружиненную рукоятку и поперечник для зацепления и перемещения скользящих стержней, устройством кодирования, состоящим из поля ряда столбцов контактных гнезд по нескольку в столбце, соединенных с соответс гвующими столбцами контактов устройства контактирования.

Такое выполнение позволяет повысить эффективность использования устройства при программированном обучении.

Предлагаемое устройство позволяет ответы формулировать выборочным и результативным методом и вводить клавишами суммирующей машины. При этом можно одновременно выполнять соответствующие вычисления ответов. Правильность ответов определяется сравнением кодов ответа с кодом эталона выдачи оценки и визуально сигнализируется (при правильном ответе загорается сигнальная лампочка). Также ответы печатаются на бумажной ленте и поэтому могут быть использованы для статистического анализа при

10 улучшении учебного процесса. Вероятность угадывания правильного ответа при использовании предлагаемой машины в основном зависит от формулировки задач и ответов. При правильных и неправильных ответах характер

15 р аботы механизмов устройства остается таким же. Одновременно в устройстве можно кодировать десять и более ответов.

На фиг. 1 изображено устройство контактирования; на фиг. 2 — принципиальная схема

20 действия; на фиг. 3 — вид устройства кодирования.

Устройство для программированного обучения типа машины содержит блок контактирования в пластмассовом корпусе 1, который

25 крепится к суммирующеи машине с помощью кронштейнов 2.

В корпусе 1 смонтирован ряд столбцов (вертикальных рядов) контактов 3 по нескольку в столбце. В пазах корпуса помещены

30 скользящие пластмассовые контактные стерж310287

3 ни 4, имеющие контактные щетки 5 для соединения контактов 8. Стержни 4 упираются на штанги печатания б в суммирующей машине и под их действием поднимаются на уровень, соответствующий набранному цифровому ответу. Стержни 4 возвращают в исходное положение механизм возврата, который состоит из подпружиненной рукоятки 7 и поперечника 8, упирающихся в выступы стержней. 4.

Контакты 8 соединены проводами 9 с соответствующими гнездами 10 устройства 11 кодирования, которые представляют собой стержни с пружинами 12 для прижатия контактов коммутационных шнуров 18. В коммутационном устройстве пр едусмотрено поле гнезд, состоящих из ряда столбцов по нескольку в столбце. Столбцы гнезд соединяются между собой коммутационными шнурами

18 согласно цифровому коду ответа. К переднему и последнему столбцу гнезд присоединяется устройство визуальной индикации, которое состоит из источника питания 14, сигнальной лампочки 15 и выключателя 1б, Устройство работает следующим образом.

Соответственно набранному клавишами цифровому ответу поднимаются штанги печатания б и вместе с ними контактные стержни 4 и щетки 5, которые замыкают контакты

8 в отдельных столбцах и тем самым коди руют цифровой ответ. Чтобы протекал ток от одного столбца контактов 8 к другому столбцу, необходимо заранее соединить столбцы гнезд 10 коммутационными шнурами 18 для образования цепи: нижнее гнездо 10, соответствующее первой цифре ответа, в первом столбце; провод 9; нижний контакт 8, соответствующий, первой цифре ответа в первом столбце; щетки 5; верхний контакт 8 в первом столбце; провод 9; верхнее гнездо 10 в первом столбце; коммутационный шнур 18; нижнее гнездо 10, соответствующее второй цифре ответа, во втором столоце; провод 9; нижний контакт 8, соответствующий второй цифре ответа, во втором столбце; щетки 5; верхний контакт 8 во втором столбце; провод 9; верхнее гнездо 10 во втором столбце; коммутационный шнур 18 и т. д.; нижнее гнездо 10, соответствующее последней цифре ответа, в последнем столбце, провод 9; нижний контакт 8, соответствующий цифре отве4 та, в последнем столбце; щетки 5; верхний контакт 8 в последнем столбце; провод 9; верхнее гнездо i10 в последнем, столбце; выключатель 1б; сигнальная лампочка 15; источник питания, 14; нижнее гнездо 10, соответствующее первой цифре ответа, в первом столбце.

Процесс контроля предлагаемого устройства происходит следующим образом. В начале проверки преподаватель кодирует коммутационными шнурами цифровые коды ответов в устройстве кодирования и раздает контрольные вопросы, записанные на специальных бланках, обучаемый набирает ответы с помощью цифровой клавиатуры и печатает ответ на бумажной ленте. Одновременно соответственно с поднятием штанг печатания поднимаются контактные стержени и замыкают цепь.

Если ответ правильный, то по цепи протекает ток, от которого зажигается сигнальная лампочка и сигнализирует обучаемому о правильности ответа. После каждого ответа обучаемый рукояткой 7 приводит в исходное положение контактные стержни 4. Напечатанные на бумажной ленте результаты ответов анализируются. Общее количество ответов показывает счетчик оборотов машины, Предмет изобретения

Устройство для программированного обучения, содержащее суммирующую клавишную машину, состоящую из клавиатурного устройства ввода данных, механизма вычисления, механизма печатания и привода, и приставку, отличающееся тем, что, с целью повышения эффективности его использования, приставка снабжена блоком контактирования, представляющим собой ряд, столбцов контактов по нескольку в столбце, соединенных в каждом столбце с помощью контактной щетки со скользящими стержнями, опир ающимися на штанги печатания, механизмом возврата скользящих стержней в исходное положение, содержащим подпружиненную рукоятку и поперечник для зацепления и перемещения скользящих стержней, устройством кодирования, состоящим из поля ряда столбцов контактных гнезд по,нескольку в столбце, соединенных с соответствующими столбцами контактов блока контактирования.

310287

15 16

Риг.2

Фиг.3

Составитель Л. Червякова

Редактор Б. С. Нанкина Техред Л. Л. Евдонов Корректор Н. Рождественская

Заказ 2648/12 Изд. № 1079 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
