Реферат



д,." -

Г

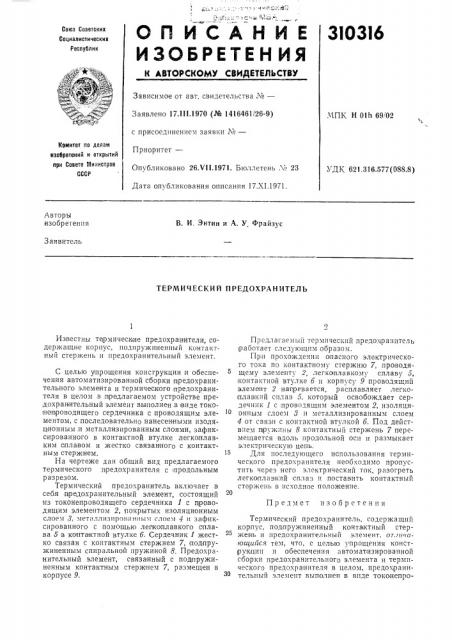

СП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

3I03I6

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое QT авт. свидетельства %в

Заявлено 17.111.1970 (№ 1416461/26-9) с присоединением заявки Ы—

Приоритет—

Опубликовано 26Х!1.1971. Бюллетень ¹ 23

МПЕ, Н Olh 69/02

Кемитет по делам изобретений и открытий

IlpH Совете РЛииистрое

СССР

УДК 621.316.577(088.8) Дата опубликования описания 17.Х1.1971.

Авторы изобретения

В. И, Энтин и А. У Фрайзус

Заявитель

ТЕРМИЧЕСКИЙ ПРЕДОХРАНИТЕЛЬ

Известны те рмичестоие предохранители, содержащие корпус, подпружиненный контактный стержень и предохранительный элемент.

С целью упрощения конструкции,и обеспечения автоматизированной сборки п редохранительного элемента и термического, предохранителя в целом в .п радлагаемом устройстве предохран ительньтй элемент вьт полнен.в виде токо непроводящего сердечника с проводящим элементом, с последовательно нанесенными изоляционным .и металлизированным слоями, зафиксированного в контактной втулке легколлавким оплавом и жестко связан ного с контактным стержнем.

На чертеже дан общий вид предлагаемого термического п редохранителя с продольным разрезом.

Термический предохранитель включает .в себя п редохранительный элемент, состоящий из токонепр.оводящего сердечника 1 с п роводящим элементом 2, покрытых изоляционным слоем 3, металлизирoH 1Hпым слоем 4 н зафиксированного с помощью лепко плавкого сплава 5 в ко1нтактной втулке б. Сердечник 1 жестко связан с контактным стержнем 7, подпружиненным спиральной пружиной 8. Предохранительный элемент, связанный с подпружиненным контактным стержнем 7, размещен в корпусе 9.

Предлагаемьш термический предомрантттель работает следующим образом.

При прохождении опасного электрического тока по контактному стержню 7, проводящему элементу 2, легкоплавкому сплаву 5,,контактной втулке б и корпусу 9 проводящий элемент 2 наттревается, расплавляет легко плавкий сплав 5, который освобождает сердечHèê 1 с lnðoâoäÿùèì элементом 2, изоляционным слоем 8 и металлизироBàHHым слоем

4 от связи с контактной втулкой 6. Под действием п ружттттьт 8 контактный стержень 7 перемещается вдоль продольнои оси и размыкает эгтекттрическую цепь.

Для последующего использования термического предохранителя необходимо пропустить через него электрический ток, разогреть легкоплавкий сплав и поставить контактный стержень в исходное положение.

Предмет изобретения

Термический предохранитель, содержащий корпус, подпружиненный контактныйт стержень и предохранительный эленеHT, отличаюитийся тем, что, с целью упрощения консттрукцтттт H обеспечения автозтатизироваттной сборки предохранительного элемента и термического предохранителя в целом, предох ранительпьтй элемент выполнен в виде токонепро310316

Составитель Л. Багян

Редактор T. И. Морозова Техред Т. П. Курилко Корректор Л. В, Орлова

Заказ 357/1256 Изд. № 1019 Тираж 473 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров CCCi

Москва, 7К-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» водящего сердечника с проводящим элементом, с .последовательно нанесенными изоляционным и металлизированным слоями, зафиксированного .в контактной втулке легкоплавким сплавом и жестко связанного г контактным стержнем.
