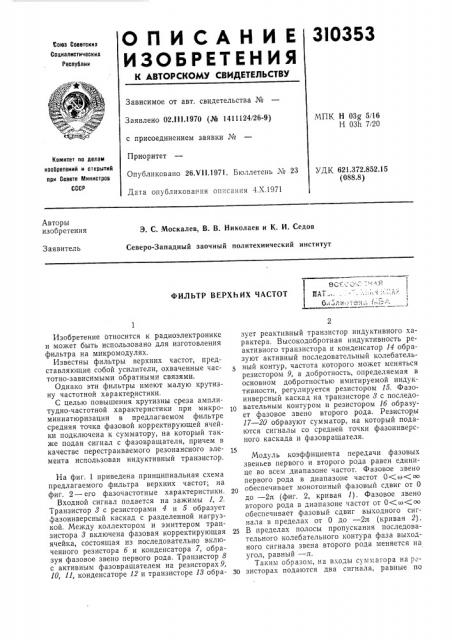

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3l0353

Сова Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 02.111.1970 (Ж 1411124/26-9) с присоединением заявки _#_Приоритет

Опубликовано 26.Ч11.1971. Бюллетень ¹ 23

Дата опубликования описания 4.Х.1971

МПК Н 03g 5/16

Н 03h 7/20

Комитет по делам изобретении и открытий

OPkk l 0 eTe MHHHCTP0S

СССР

УДК 621.372.852.15 (088.8) Авторы изобретения

Э. С. Москалев, В. В. Николаев и К. И. Седов

Северо-Западный заочный политехнический институт

Заявитель

ФИЛЬТР ВЕРХЬИХ ЧАСТОТ

>

Изобретение относится к радиоэлектронике и может быть использовано для изготовления фильтра на микромодулях.

Известны фильтры верхних частот, представляющие собой усилители, охваченные частотно-зависимыми обратными связями.

Однако эти фильтры имеют малую крутизну частотной характеристики.

С целью повышения крутизны среза амплитудно-частотной характеристики при микроминиатюризации в предлагаемом фильтре средняя точка фазовой корректирующей ячейки подключена к сумматору, на который также подан сигнал с фазовращателя, причем в качестве перестраиваемого резонансного элемента использован индуктивный транзистор.

На фиг. 1 приведена принципиальная схема предлагаемого фильтра верхних частот; на фиг. 2 — его фазочастотные характеристики.

Входной сигнал подается на зажимы 1, 2.

Транзистор 8 с резисторами 4 и 5 образует фазоинверсный каскад с разделенной нагрузкой. Между коллектором и эмиттером транзистора 8 включена фазовая корректирующая ячейка, состоящая из последовательно включенного резистора б и конденсатора 7, образуя фазовое звено первого рода. Транзистор 8 с активным фазовращателем на резисторах9, 10, 11, конденсаторе 12 и транзисторе 18 образует реактивный транзистор индуктивного характера. Высокодобротная индуктивность реактивного транзистора и конденсатор 14 образуют активный последовательный колебательный контур, частота которого может меняться резистором 9, а добротность, определяемая в основном добротностью имитируемой индуктивности, регулируется резистором 15. Фазоинверсный каскад на транзисторе 8 с последовательным контуром и резистором 1б образует фазовое звено второго рода. Резисторы

17 — 20 образуют сумматор, на который подаются сигналы со средней точки фазоинверсного каскада и фазовращателя.

Модуль коэффициента передачи фазовых звеньев первого и второго рода равен единице во всем диапазоне частот. Фазовое звено первого рода в диапазоне частот 0

25 В пределах полосы пропускания последовательного колебательного контура фаза выходного сигнала звена второго рода меняется на угол, равный — и.

Таким образом, на входы сумматора на реЗо зисторах подаются два сигнала, равные по

Предмет изобретения фиг 1

200 400 И0 800 1000

-2вг

Фиг.2

Составитель Н. Степанов

Тсхред Л. Я. Левина Корректор Е. H. Зимина

Редактор T. И. Морозова

Заказ 2525j8 Изд. № 1104 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 амплитуде, фазовые соотношения между которыми определяются характеристиками фазовых звеньев. При соответствующем выборе постоянной времени резистора б и конденсатора 7 фазового звена второго рода, добротности и волнового сопротивления последовательного контура в диапазоне частот от 0 до ао (сов в собственная частота контура) фазовый сдвиг между сигналами, подаваемыми на сумматор, равен — л с точностью до 30 — 50 (кривая 3). В диапазоне частот во(со(оо разность фаз этих сигналов не превышает величину 3 — 5 . Такие фазовые соотношения сигналов, поступающих на вход сумматора, обеспечивают получение плоской частотной характеристики фильтра с отклонением меньше

10% B e11e 1I: 11O O b1 1111О11 К Н11 .(COp(C0).

Фильтр верхних частот, содержащий фазоинверсный каскад с разделенной нагрузкой, выполненный на транзисторе, между коллектором и эмиттером которого включена фазовая корректирующая ячейка из последовательно включенных резистора и конденсатора, и фазовращатель на транзисторе с перестраи10 ваемым резонансным элементом, отличающийся тем, что, с целью повышения крутизны среза амплитудно-частотной характеристики при микроминиатюризации фильтра, средняя точка фазовой корректирующей ячейки подклю15 чена к сумматору, на который также подан сигнал с фазовращателя, причем в качестве перестраинаемого резонансного элемента использован индуктивный транзистор.
