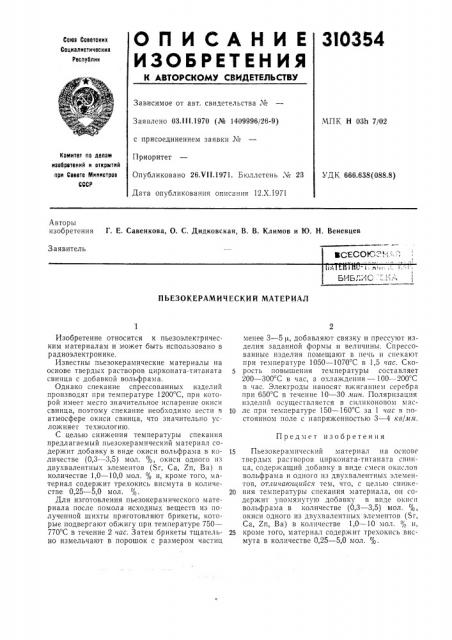

О П И С А Н И Е 310354

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства чЬ

Заявлено 03.Ill.1970 (№ 1409996/26-9) с присоединением заявки ¹

Приоритет

Опубликовано 26.VII.1971. Бюллетень ¹ 23

Дата опубликования описания 12.Х.1971

МПК Н 031т 7/02

Комитет по делам изобретеиий и открытий при Совете Мииистров

СССР

УДК 666.638(088.8) Авторы изобретения Г. Е, Савенкова, О. С. Дидковская, В. В. Климов и Ю. Н. Веневцев

Заявитель

ВСЕСОК с. 1-1. ::,:;

ПЬЕЗОКЕРАМИЧЕСКИЙ МАТЕРИАЛ

Предмет изобретения

Изобретение относится к пьезоэлектрическим материалам и может быть использовано в радиоэлектронике.

Известны пьезокерамические материалы на основе твердых растворов цирконата-титаната свинца с добавкой вольфрама.

Однако спекание спрессованных изделий производят при температуре 1200 С, при которой имеет место значительное испарение окиси свинца, поэтому спекание необходимо ьести в атмосфере окиси свинца, что значительно усложняет технологию.

С целью снижения температуры спекания предлагаемый пьезокерамический материал содержит добавку в виде окиси вольфрама в количестве (0,3 — 3,5) мол. %, окиси одного из двухвалентных элементов (Sr, Са, Zn, Ва) в количестве 1,0 — 10,0 мол. % и, кроме того, материал содержит трехокись висмута в количестве 0,25 — 5 0 мол. %.

Для изготовления пьезокерамического материала после помола исходных веществ из полученной шихты приготовляют брикеты, которые подвергают обжигу при температуре 750—

770 С в течение 2 «ас. Затем брикеты тщательно измельчают в порошок с размером частиц менее 3 — 5 р, добавляют связку и прессуют изделия заданной формы и величины. Спрессованные изделия помещают в печь и спекают при температуре 1050 — 1070 С в 1,5 час. Скорость повышения температуры составляет

200 — 300 С в час, а охлаждения — 100 — 200 С в час. Электроды наносят вжиганием серебра при 650 С в течение 10 — 30 мин. Поляризация изделий осуществляется в силиконовом мас1о ле при температуре 150 — 160 С за 1 «ас в постоянном поле с напряженностью 3 — 4 кв/мл.

15 Пьезокерамический материал на основе твердых растворов цирконата-титаната свп нца, содержащий добавку в виде смеси окислов вольфрама и одного из двухвалентных элементов, отличающийся тем, что, с целью сниже20 ния температуры спекания материала, о» содержит упомянутую добавку в виде окиси вольфрама в количестве (0,3 — 3,5) мол. окиси одного из двухвалентных элементов (Sr, Са, Zn, Ва) в количестве 1,0 — 10 мол. <р и, 25 кроме того, материал содержит трехокись висмута в количестве 0,25 — 5,0 мол. %.
