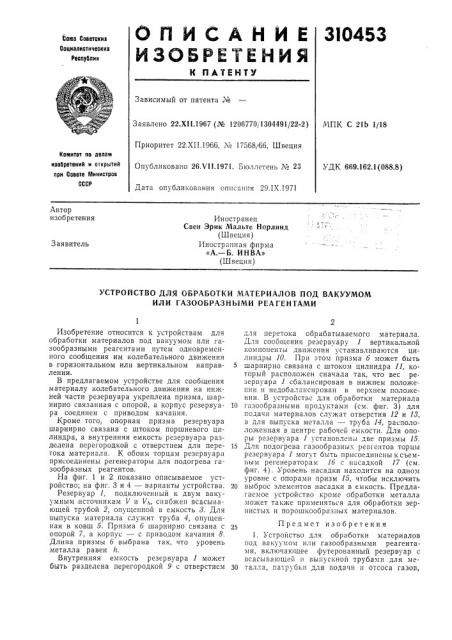

3l0453

Собра Советских

Социалистических

Республик

Зависимый от патента №

Заявлено 22.XI I.1967 (№ 1206770 1304491/22-2) МПК С 21Ь 1(18

Приоритет 22.XII.1966, ¹ 17568/66, Швеция

Комитет оо делам иаобретений и открытий ори Совете Министров

СССР

УДК 669.162.1(088.8) Опубликовано 26Х!1.1971. Бюллетень № 23

Дата опубликования описаш|я 29.IX.1971

Автор изобретения

Иностранец

Свен Эрик Мальте Норлиид (Швеция) Иностранная фирма

«А.— Б. ИНВА» (Швеция) Заявитель

УСТРОИСТВО ДЛЯ ОБРАБОТКИ МАТЕРИАЛОВ ПОД ВАКУУМОМ

ИЛИ ГАЗООБРАЗНЪ|МИ РЕАГЕНТАМИ

Изобретение относится к устройствам для обработки материалов под вакуумом или газообразными реагентами путем одновременного сообщения им колебательного движения в горизонтальном или вертикальном направлении.

В предлагаемом устройстве для сообщения материалу колебательного движения на нижней части резервуара укреплена призма, шарнирно связанная с опорой, а корпус резервуара соединен с приводом качания.

Кроме того, опорная призма резервуара шарнирно связана с штоком поршневого цилиндра, а внутренняя емкость резервуара разделена перегородкой с отверстием для перетока материала. К обоим торцам резервуара присоединены регенераторы для подогрева газообразных реагентов.

На фиг. 1 и 2 показано описываемое устройство; на фиг. 3 и 4 — варианты устройства.

Резервуар 1, подключенный к двум вакуумным источникам V и н, снабжен всасывающей трубой 2, опущенной в емкость 8. Для выпуска материала служит труба 4, опущенная в ковш 5. Призма б шарнирно связана с опорой 7, а корпус — с приводом качания 8.

Длина призмы б выбрана так, что уровень металла равен h.

Внутренняя емкость резервуара 1 может быть разделена перегородкой 9 с отверстием для перетока обрабатываемого материала.

Для сообщения резервуару 1 вертикальной компоненты движения устанавливаются цилиндры 10. При этом призма б может быть

5 шарнирно связана с штоком цилиндра 11, который расположен сначала так, что вес резервуара 1 сбалансирован в нижнем положении и недобалансирован в верхнем положении. В устройстве для обраоотки материала

10 газообразными продуктами (см. фиг. 3) для подачи материалов служат отверстия 12 и 18, а для выпуска металла — труба 14, распололоженная в центре рабочей емкости. Для опоры резервуара 1 установлены две призмы 15.

15 Для подогрева газообразных реагентов торцы резервуара 1 могут быть присоединены к съемным регснераторам 1б с насадкой 17 (см. фиг. 4). Уровень насадки находится на одном уровне с опорами призм 15, чтобы исключить

20 выброс элементов насадки в емкость. Предлагаемое устройство кроме обработки металла может также применяться для обработки зернистых и порошкообразных материалов.

Предмет изобретения

1. Устройство для обработки материалов под вакуумом или газообразными реагентами, включающее футерованный резервуар с всасывающей и выпускной трубами для ме30 талла, патрубкп для подачи и отсоса газов, 310453

L Риг 1

Риг 2 отличающееся тем, что, с целью сообщения материалу колебательного движения, на нижней части резервуара укреплена призма, шарнирно связанная с опорой, а корпус резервуара соединен с приводом качания.

2. Устройство по п. 1, отличающееся тем, что опорная призма резервуара шарнирно связана с штоком поршневого цилиндра.

3. Устройство по п. 1, отличающееся тем, что внутренняя емкость резервуара разделега перегородкой с отверстием для перетока материала.

5 4. Устройство по п. 1, отличающееся тем, что к обоим торцам резервуара присоединены регенераторы для подогрева газообразных реar ентов.

310453

Фиг Ф
