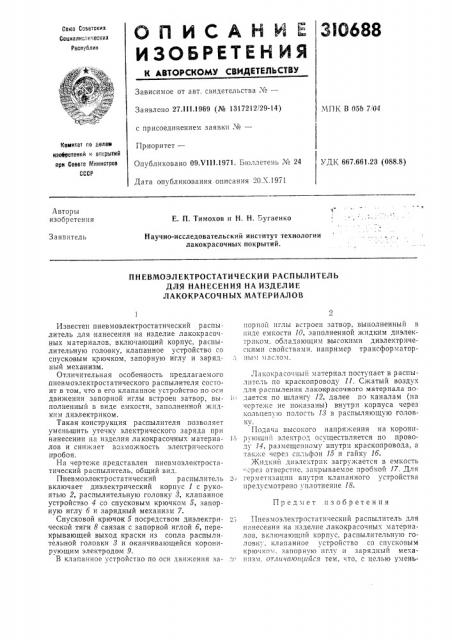

Реферат



ОЛИСАКИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Саяз Советских

Саииалис-ических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 27.111.1969 (№ 1317212/29-14) с присоединением заявки ¹â€”

Пр.иоритет—

Опубликовано 09Х111,1971. Бюллетень № 24

МПК В 05Ь 7/04

Комитат ло делаю изааретеиий к открытий ари Совете атииистрав

СССР

УДК 667.661.23 (088.8) Дата опубликования описания 20.X.1971

Авторы изобретения

Е. П. Тимохов и Н. Н. Бугаенко

Заявитель

Научно-исследовательский институт технологии лакокрасочных покрытий.

ПНЕВМОЭЛЕКТРОСТАТИЧЕСКИ Й РАСПЪ|Л ИТЕЛЬ

ДЛЯ НАНЕСЕНИЯ НА ИЗДЕЛИЕ

ЛАКОКРАСОЧНЫХ МАТЕРИАЛОВ

Известен пневмоэлектростатический распылитель для нанесения на изделие лакокрасочных материалов, включающий корпус, распылительную головку, клапанное устройство со спусковым крючком, запорную иглу и зарядный меха низм.

Отличительная особенность предлагаемого пневмоэлектростатического распылителя состоит в том, что в его клапанное устройство по осн движения запорной иглы встроен затвор, выполненный в виде емкости, заполненной жидким диэлектриком.

Такая конструкция распылителя позволяет уменьшить утечку электрического заряда при нанесении на изделия лакокрасочных материалов и снижает возможность электрического пробоя.

На черте>ке представлен пневмоэлвктростатический распылитель, общий вид.

Пневмоэлвктростатический распылитель включает диэлектрический корпус 1 с рукоятью 2, распылительную головку 8, клапанное устройство 4 со спусковым крючком 5, запорную иглу б и зарядный механизм 7.

Спусковой крючок 5 посредством диэлектрической тяги 8 связан с запорной иглой б, перекрывающей выход краски из сопла распылительной головки 8 и оканчивающейся коронирующим м электр одом 9.

В клапанное устройство по оси дви>кения запорной иглы встроен затвор, выполненный в виде емкости 10, заполненной жидким диэлектриком, обладающим высокими диэлектрическими свойствами, например трансформаторны-м маслом.

Лакокрасочный материаl поступает в распылитель по краскопроводу 11. Сжатый воздух для распыления лакоьтрасочного материала пои дается по шлангу 12, далее по каналам (на чертеже не показаны) внутри корпуса через кольцевую полость 18 в распыляющую головку.

Подача высокого напряжения на коронп15 рующий электрод осуществляется по проводу 14, размещенному внутри краскопровода, а также через снльфон 15 и гайку 1б. ,>Кпдкий диэлектрик загружается в емкость срез отверстие. закрываемое пробкой 17. Для герметизации внутри клапанного устройства предусмотрено уплотнение 18.

Предмет изобретения

2> Пневмоэлектростатический распылитель для нанесения на изделие лакокрасочных материалов, включающшт корпус. распылительную головку, клананное устройство со спусковым крючкот:. запорную иглу и зарядный механпзм, отлпчпюцийся тем, что, с целью умень310688

Составитель Л. Старосельская

Текрсд А. А. Камышникова Корректор Л. А Царькова

Редактор Е. Дайч

Подписное

3:нгк13 5524

Т: раек 473

Изд. М 1051

LII III11ÏII Когяптста ио дслагя изобретений и откргятий при Совете Мн1и|строз СССР

Москва, Ж-35, Раушская наб., д. 475

Обтасгная глиогрпфия Кострогяского управления по исяатп шения утечки электрического заряда, в клапа нное устройство, по оси движения за порной иглы встроен запвор, выполненный в виде емкости, заполнен ной жидким диэлектриком.
