3l0790

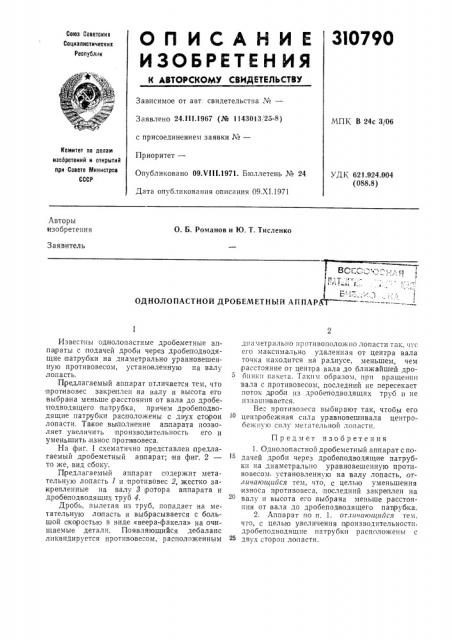

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 24,111.1967 (№ 1143013, 25-8) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 09Х!1!.1971. Бюллетень ¹ 24

Дата опубликования описания 09.XI.1971

МП1х В 24с 3/06

Комитет по делам изобретений и открытий при Совете Министров

СССР

УД 1х. 621.924.004 (088.8) Авторы изобретения

О. Б. Романов и Ю. Т. Тисленко

Заявитель

BCE

i p -: т..;е. >>

ОДНОЛОПАСТНОЙ ДРОБЕМЕТНЪ|Й АППАРАТ

Известны однолопастные дробвметные аппа|раты с подачей дроби через дробеподводящие .патрубки на диаметрально уравновешенную противовесом, установленную на валу лопасть.

Предлагаемый аппарат отличается тем, что противовес закреплен на валу и высота его выбрана меньше расстояния от вала до дробе подводящего патрубка, причем дробвподводящие патрубки расположены с двух сторон лопасти, Такое выполнение аппарата позволяет увеличить производительность его и уменьшить, износ противовеса.

На фиг. 1 схематично представлен,предлагаемый дробеметный аппарат; на фиг, 2 то же, вид сбоку. предлагаемый аппарат содержит метательную лопасть 1 и противовес 2, жестко заворвпленные на валу 8 ротора аппарата и дробвподводящих труб 4.

Дробь, вылетая из труб, попадает на метательную лопасть и выбрасывается с большой скоростью в виде «веера-факела» на очищаемые детали. Появляющийся дебаланс ликвидируется противовесом, расположенным диаметрально противоположно лопасти так, чтс его максимально удаленная от центра вала точка находится на радиусе, меньшем, чем расстояние от центра вала до ближайшей дробинки пакета. Таким образом, при вращении вала с противовесом, последний не пересекает поток дроби из дробеподводящих труб и не изнашивается.

Be: противовеса выбирают так, чтобы его центробежная сила уравновешивала центробежпх ю силу метательной лопасти.

Предмет изобретения

1. Однолопастной дробеметный аппарат с подачей дроби через дробвподводящие патрубки на диаметрально уравновешенную противовесом, установленную на валу лопасть, отличаюитийся тем, что, с целью уменьшения износа п ротивовеса, последний закреплен на валу и высота его выбрана меньше расстояния от вала до дробеподводящего паврубка.

2. Аппарат по и. 1, отличающtlélñÿ тем, что, с целью увеличения п роизводительностп, дробеподводящпе патрубки расположены с

25 двух стор о н лопасти.
