Реферат



310825

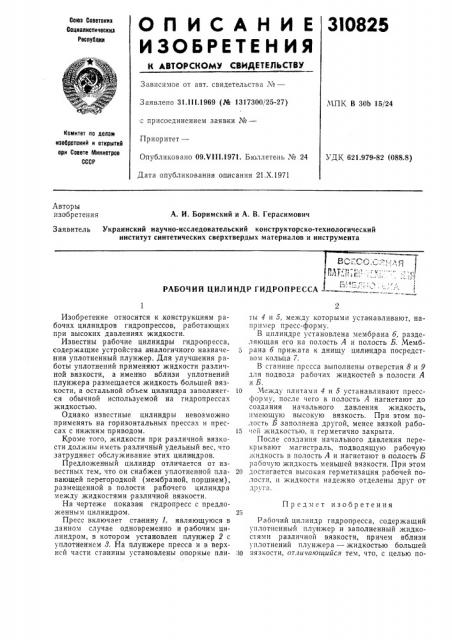

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сониааистическиа

Ресоубае

Зависимое от авт. свидетельства ¹â€”

Заявлено 31.111.1969 (¹ 1317300/25-27) МПК В 30Ь 15/24 с присоединением заявки №вЂ”

Комитет по делам изобрртеиий и открытий при Совете Мииистров

СССР

Приоритет—

Опубликовано 09Х111.1971. Бюллетень № 24

Дата опубликования описания 21.Х.1971

УДК 621.979-82 (088.8) Авторы изобретения

А. И. Боримский и А. В. Герасимович

Заявитель Украинский научно-исследовательский конструкторско-технологический институт синтетических сверхтвердых материалов и инструмента

Я,. f . 1 А 11

Г.17. 11 Г :,1

РАБОЧИЙ ЦИЛИНДР ГИДРОПРЕССА

Предмет изобретения

Изобретение относится к.конструкциям рабочих цилиндров гидропрессов, работающих при высоких давлениях жидкости.

Известны рабочие цилиндры гидропресса, содержащие устройства аналогичного назначе- 5 ния уплотненный плунжер. Для улучшения работы уплотнений применяют жидкости различной вязкости, а именно вблизи уплотнений плунжера размещается жидкость большей вязкости, а остальной объем цилиндра заполняет- 10 ся обычной используемой на гидропрессах жидко стью.

Однако известные цилиндры невозмож но применять на горизонтальных прессах и прессах с нижним приводом. 15

Кроме того, жидкости при различной вязкости должны иметь различный удельный вес, что затрудняет обслуживание этих цили|ндров.

Предложен1ный цилиндр отличается от известных тем, что он снабжен уплотненной пла- 20 вающей перетородкой (мембраной, поршнем), размещенной в полости рабочего цилиндра между жидкостями различной вязкости.

На чертеже показан гидропресс с предложенным цилиндром. 25

Пресс включает станину 1, являющуюся в данном случае одновременно и рабочим цилиндром, в котором установлен плунжер 2 с уплотнением 8. На плунжере пресса и в верхнсй части станины установлены опорные пли- 30 ты 4 и 5, между которыми устанавливают, например пресс-форму.

В цилиндре установлена мембрана б, разделяющая его на полость А и полость Б. Мембрана 6 прижата к днищу цилиндра посредством кольца 7.

В станине пресса выполнены отверстия 8 и 9 для подвода рабочих жидкостей в полости А и Б.

Между плитами 4 и 5 устанавливают прессформу, после чего в полость А нагнетают до создания начального давления жидкость, имеющую высокую вязкость. При этом полость Б заполнена другой, менее вязкой рабопсй жидкостью, и герметично закрыта.

После создания начального давления перекрывают магистраль, подводящую рабочую жидкость в полость А и нагнетают в полость Б рабочую жидкость меньшей вязкости. При этом достигается высокая герметизация рабочей полости, и жидкости надежно отделены друг от дрl 1 <>.

Рабочий цилиндр гидропресса, содержащий уплотненный плунжер и заполненный жидкостями различной вязкости, причем вблизи уплотнений плунжера — жидкостью большей вязкости, отличающийся тем, что, с целью по31О825

1 и я и

Составитель A. Курович

Тскред T. П. Курилко Корректор Л. A. Царькова

Редактор О. Юркова

Заказ 5530 Изд. № 1069 Тираж 473 Подписно

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Мин негров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Областная типография Косгромского управления по печати выщения удобства обслуживания, он снабжен уплотненной плавающей перегородкой, размещенной в полости рабочего цилиндра между жидкостями различной вязкости.
